Trong thẩm định chất lượng dược phẩm vô trùng, hiện tượng trôi điểm chuẩn của cảm biến laser là mối nguy ẩn tàng cản trở hoạt động xả kho. Khi điện thế nền biến tính, hệ thống quang học sẽ báo sai lệch chỉ tiêu mật độ tạp chất hạt (>= 10 um và >= 25 um). Sự cố này dễ dẫn đến nguy cơ bị đình chỉ xuất xưởng lô thuốc tiêm hoặc trượt chứng nhận GMP-EU trong đợt cGMP Audit.
Điểm nghẽn cốt lõi nằm ở quy trình lưu giữ số liệu calib thủ công thiếu tính minh bạch, đối mặt với nguy cơ bị bắt lỗi Data Integrity theo quy định quốc tế. Đồng thời, màng tế bào đo rất dễ tắc nghẽn khi tiếp xúc với các mẫu dịch truyền có độ nhớt cao.
Chính vì vậy, quy trình hiệu chuẩn thiết bị đo tiểu phân bám sát TCVN ISO/IEC 17025:2017 là yêu cầu bắt buộc của phòng Validation. Bài viết này hướng dẫn chuẩn hóa 5 bước calib số hóa trên máy đếm tiểu phân chất lỏng Syringe Klotz do Đức Dương phân phối.
1. Rủi ro trôi điểm chuẩn và nguy cơ trượt Audit cGMP
1.1 Hậu quả của hiện tượng trôi điểm chuẩn cảm biến laser
Sau một thời gian vận hành đun hút liên tục, cảm biến laser bị bám cặn mỡ hoặc biến tính bề mặt quang học, dẫn đến lệch đường cong điện áp. Sự sai lệch này khiến thiết bị xác định sai tín hiệu kích thước hạt lơ lửng trong thuốc tiêm dịch truyền.
Hệ quả là lô thành phẩm bị áp lệnh tạm dừng xả kho khẩn cấp, gián đoạn chuỗi cung ứng và gây tổn thất P&L hàng chục tỷ đồng. Hơn nữa, nhà máy đối mặt với nguy cơ bị tước giấy phép sản xuất cGMP do không bảo đảm tính chuẩn xác của thiết bị kiểm nghiệm.
(Đọc thêm: Quản lý hóa chất trong phòng thí nghiệm theo mô hình Green Lab cắt giảm 70% chi phí mua mới)

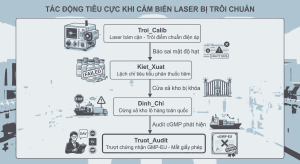

Sơ đồ chuỗi tác động tiêu cực đến giấy phép cGMP và vận hành xả kho khi thiết bị đo tiểu phân bị trôi điểm chuẩn
1.2 Căn cứ tiêu chuẩn hiệu chuẩn theo Dược điển và ISO/IEC 17025
Quy trình thẩm định thiết bị đếm tiểu phân chất lỏng bắt buộc tuân thủ các quy định khắt khe của Dược điển quốc tế. Tiêu chuẩn USP 1788 (Methods for Determination of Particulate Matter in Injections) và Ph. Eur. 2.09.19 yêu cầu kiểm soát độ phân giải và sai số dòng hút.
Theo quy định TCVN ISO 17025, tần suất calib định kỳ bắt buộc là 6 tháng/lần đối với cảm biến quang học. Việc duy trì chứng thư calib traceable NIST giúp nhà máy bảo vệ tính hợp pháp của kết quả kiểm nghiệm.
2. Quy trình hiệu chuẩn đếm tiểu phân chuẩn Dược điển
2.1 5 bước hiệu chuẩn phần cứng và cảm biến laser Klotz Syringe

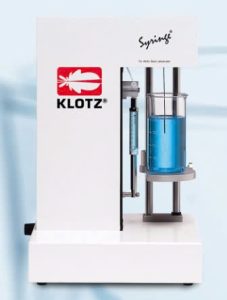

Để thực hiện hiệu chuẩn thiết bị đo tiểu phân, kỹ thuật viên vận hành chế độ Calibration Mode trên Máy đếm tiểu phân trong chất lỏng Syringe Klotz (Đức) do Đức Dương phân phối. Quy trình 5 bước số hóa diễn ra khép kín theo tiêu chuẩn Dược điển USP 788:
- Đo điện thế nhiễu (Noise Determination): Xác định Noise Level ban đầu (Start Level ~~ 30 mV, giới hạn Max <= 500 mV).
- Dựng đường chuẩn (Calibration Curve): Đo mẫu hạt chuẩn NIST, phần mềm tự động xác định điện áp đỉnh Vs cho các dải kênh hạt 1, 2, 5, 10, 15, 25, 50, 100 um.
- Đo độ phân giải (Resolution Measurement): Đo hạt chuẩn đơn tán xát, tự động tính toán chỉ số độ phân giải Res <= 10% theo công thức Dược điển USP 788.
- Kiểm tra độ chính xác thể tích (Accuracy Test Volume): Đo delta khối lượng nước cất bằng cân phân tích, tự động tính sai số thể tích hút.
- Kiểm tra tốc độ dòng hút (Accuracy Flow Rate): Đo thời gian piston di chuyển, xác định độ sai lệch tốc độ dòng hút tịnh tiến (mL/phút).
(Đọc thêm: Giải pháp ghi dữ liệu nhiệt độ không dây hiệu quả cho phòng Lab)
| Chỉ Số Kiểm Tra Hiệu Chuẩn | Tiêu Chuẩn Giới Hạn USP <1788> / Ph. Eur. | Kết Quả Thẩm Định Klotz Syringe |
| Điện thế nhiễu nền (Noise) | Start Level ~~ 30 mV (Max <= 500 mV) | Đạt chuẩn sạch (Norm OK) |
| Chỉ số độ phân giải (Resolution) | Res <= 10% đối với hạt 10 um | Tự động tính toán theo dải đỉnh Vs |
| Độ chính xác thể tích hút mẫu | Sai số thể tích +- 1.0 % | Thẩm định qua Delta khối lượng nước |
| Độ chính xác tốc độ dòng hút | Sai số tốc độ dòng <= +- 1.0% | Kiểm soát thời gian piston tự động |
2.2 Tự động trích xuất hồ sơ Audit Trail chuẩn FDA 21 CFR Part 11
Phần mềm điều khiển SW-CA 3.0.0 đáp ứng trọn vẹn tiêu chuẩn FDA 21 CFR Part 11 về tính toàn vẹn dữ liệu. Mọi thao tác hiệu chuẩn, cân chỉnh đường chuẩn hay thay đổi thông số bơm đều được lưu vết tự động trong nhật ký Audit Trail khóa mã hóa SQL Server.
Cơ chế phân quyền người dùng 3 cấp (Operator, Service, Admin) kết hợp xác thực chữ ký điện tử giúp chống cản thiệp dữ liệu. Báo cáo hiệu chuẩn xuất trực tiếp định dạng PDF/Excel giúp phòng QC hoàn toàn tự tin trước các kỳ cGMP Audit.
3. Cách ly không khí vô trùng Cấp A khi hiệu chuẩn
3.1 Duy trì dòng khí một chiều Cấp A với Tủ DD-ATSH-II-1200
Bụi lơ lửng từ môi trường phòng Lab rơi vào lọ hạt chuẩn NIST trong quá trình thao tác sẽ gây biến tính phổ điện áp. Tạp chất ngoại lai này cản trở việc xác định đỉnh Vs, làm hỏng toàn bộ chu trình calib đường cong.
Giải quyết triệt để rủi ro này, Đức Dương chế tạo Tủ an toàn sinh học Class II DD-ATSH-II-1200.
Dòng khí tịnh tiến một chiều đi qua màng lọc ULPA lọc sạch 99.995% vi hạt từ 0.3 um. Tủ duy trì vùng làm việc vô trùng Cấp A (ISO Class 5) theo TCVN 8664-1:2011 (ISO 14644-1:1999), bảo vệ tuyệt đối chai hạt chuẩn.

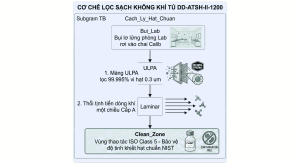

Quy trình duy trì vùng dòng khí một chiều Cấp A bảo vệ chai hạt chuẩn NIST khỏi nguy cơ ô nhiễm chéo không khí
(Đọc thêm: Tạo vùng làm việc sạch khi xử lý chất chuẩn phòng QC)
3.2 Khống chế ô nhiễm chéo bảo vệ dung dịch hạt chuẩn NIST
Cấu trúc chênh áp âm ngăn chặn dung dịch hạt chuẩn rò rỉ hoặc bắn bắn ra môi trường xung quanh. Tính năng này bảo đảm an toàn sinh học Cấp II cho kiểm nghiệm viên hằng ngày.
Sự cách ly hoàn hảo giúp bảo vệ độ tinh khiết của mẻ hạt chuẩn trong suốt thời gian đếm lặp lại. Kỹ thuật viên hoàn toàn yên tâm về độ chụm của kết quả thu được.
Quý doanh nghiệp cần tư vấn quy trình hiệu chuẩn thiết bị đo tiểu phân đạt chuẩn ISO/IEC 17025 và nhận bộ tài liệu thẩm định IQ/OQ/PQ miễn phí? Nhấp vào Form Liên hệ Công ty Đức Dương để đội ngũ kỹ sư ứng dụng hỗ trợ ngay.
4. Chuẩn hóa nước siêu tinh khiết xả rửa nền Calib
4.1 Triệt tiêu điện thế nhiễu blank bằng EVO UP DIO BA
Nước xả rửa blank chứa vi ion sẽ sinh ra mức điện thế nhiễu nền Noise Level > 500 mV. Mức nhiễu cao khiến phần mềm SW-CA 3.0 tự động phát cảnh báo lỗi và chặn chu trình calib.
Chuẩn hóa nguồn nước blank, Đức Dương phân phối Hệ thống lọc nước loại siêu tinh khiết EVO UP DIO BA chính ngạch từ Mirae ST Korea Official.
Hệ thống tinh chế nước đạt điện trở suất 18.2 MOmega.cm tại 25 độ C và TOC < 5 ppb. Chuẩn Nước Loại 1 theo TCVN 4851:1989 (ISO 3696:1987) triệt tiêu hoàn toàn điện thế nhiễu, giúp việc đếm hạt tiểu phân trong dung dịch cất đạtPass ngay từ lượt đầu.
4.2 Tối ưu hóa phản ứng xối rửa màng cảm biến quang học
Sử dụng nước siêu tinh khiết trong lệnh xả rửa tự động (Rinse) giúp cuốn trôi các vi hạt chuẩn còn sót lại trong cell quang học. Ống dẫn sạch giúp bảo vệ bề mặt cảm biến khỏi nguy cơ đóng cặn.
Cơ chế này duy trì độ lặp lại và tính tái lập giữa các bước dựng đường chuẩn. Kiểm nghiệm viên nhanh chóng hoàn thành phép đo thẩm định thể tích.
5. Giải pháp đập tan nỗi sợ “nghẽn sensor & trượt Audit Data Integrity”
5.1 Lệnh Backflow xối rửa ngược bảo vệ cảm biến LDS
Nỗi sợ lớn nhất của dân phòng Lab là màng cell quang học bị nghẽn do dung dịch mẫu dịch truyền có độ nhớt cao (Sensor Clog). Bơm Syringe Klotz tích hợp chế độ rửa ngược (Backflow) xối xả dòng lực đảo chiều, giải phóng cặn bám trong lòng sensor lập tức.
Đồng thời, mối lo trượt Audit cGMP do lỗi cản thiệp dữ liệu được giải tỏa bằng Audit Trail số hóa. Mọi thông tin calib máy đếm hạt tiểu phân đều được mã hóa không thể sửa đổi.
5.2 Cam kết phụ tùng sẵn kho và hỗ trợ kỹ thuật onsite 24 giờ
Đức Dương đập tan nỗi sợ gián đoạn kế hoạch xả kho do hỏng cảm biến laser bằng chính sách phụ tùng sẵn kho tại TP.HCM. Chúng tôi luôn sẵn có cảm biến laser LDS, pít-tông syringe Klotz chính hãng.
Đội ngũ kỹ sư am hiểu chuẩn Dược điển cam kết hỗ trợ kỹ thuật onsite tận nơi trong vòng 24 giờ. Cam kết bảo đảm trạm thử nghiệm vô trùng của nhà máy luôn vận hành ổn định.
6. Bài toán ROI và hồ sơ ISO/IEC 17025
6.1 Bài toán thu hồi vốn ROI từ năng lực tự hiệu chuẩn nội bộ
Khi trình duyệt ngân sách đầu tư trước Ban Giám đốc, chỉ số hoàn vốn ROI từ việc tự calib thiết bị là luận điểm tài chính thuyết phục nhất. Việc chủ động hiệu chuẩn nội bộ giúp tiết kiệm 100% chi phí thuê dịch vụ dịch vụ bên ngoài hằng năm.
Quan trọng hơn, hệ thống bảo vệ 100% tiến độ xả kho mẻ thuốc tiêm, triệt tiêu rủi ro bị phạt chậm hợp đồng. Dự án đem lại điểm hòa vốn ROI tức thì cho tập đoàn.
6.2 Chuẩn hóa trọn bộ hồ sơ thẩm định ISO/IEC 17025
Đức Dương cung cấp đầy đủ bộ hồ sơ Thẩm định Lắp đặt (IQ), Thẩm định Vận hành (OQ) và Thẩm định Hiệu năng (PQ) đi kèm chứng thư hiệu chuẩn hạt chuẩn Traceable NIST. Quy trình calib được thiết lập sẵn theo chuẩn Dược điển USP 788.
Bằng chứng số hóa minh bạch sẵn sàng phục vụ các đợt Audit cGMP-EU và TCVN iso 17025. Bảng hồ sơ khẳng định năng lực đếm tiểu phân trong dung dịch vô trùng đạt chuẩn quốc tế.
Kết luận
Tóm lại, tự động hóa quy trình hiệu chuẩn thiết bị đo tiểu phân theo chuẩn 5 bước số hóa là giải pháp chiến lược giúp nhà máy Dược triệt tiêu rủi ro trôi điểm chuẩn laser và bảo vệ tiến độ xả kho. Chuỗi thiết bị đồng bộ gồm Máy đếm tiểu phân Klotz Syringe (Đức), Tủ an toàn sinh học DD-ATSH-II-1200 và Hệ thống lọc nước EVO UP DIO BA giúp duy trì môi trường Cấp A sạch 99.995%, tinh chế nước Loại 1 18.2 MOmega.cm và tự động dựng đường chuẩn Calibration Curve đạt USP <1788>. Hệ thống đập tan hoàn toàn nỗi sợ nghẽn sensor, đáp ứng 100% quy định an toàn dữ liệu FDA 21 CFR Part 11 và hoàn thiện trọn bộ hồ sơ thẩm định ISO/IEC 17025. Đức Dương tự hào là đối tác uy tín phân phối chính ngạch các dòng thiết bị quan trắc vô trùng chất lượng cao.
Quý khách hàng có nhu cầu tư vấn quy hoạch tự hiệu chuẩn phòng Lab vô trùng và nhận báo giá bộ thiết bị chính hãng, vui lòng liên hệ và đăng ký tại CÔNG TY KHOA HỌC KỸ THUẬT ĐỨC DƯƠNG để được phục vụ tận tình.
FAQ
1. Tại sao máy đếm tiểu phân chất lỏng Klotz Syringe bắt buộc phải hiệu chuẩn định kỳ?
Sau một thời gian vận hành, cảm biến laser LDS 30/30 có thể bị lệch điện thế nền hoặc bám cặn mỡ/dung dịch nhớt, dẫn đến hiện tượng trôi điểm chuẩn. Hiệu chuẩn định kỳ dựng lại đường chuẩn Calibration Curve, bảo đảm máy đếm chính xác mật độ tiểu phân không nhìn thấy bằng mắt thường theo USP <788>.
2. Quy trình 5 bước hiệu chuẩn máy đếm tiểu phân Klotz Syringe gồm những gì?
Quy trình hiệu chuẩn chuẩn Dược điển gồm 5 bước: 1. Đo điện thế nhiễu (Noise Level); 2. Dựng đường cong điện áp hạt chuẩn NIST (Calibration Curve); 3. Đo độ phân giải (Resolution <= 10%); 4. Thẩm định độ chính xác thể tích mẫu (Accuracy Volume); 5. Kiểm tra tốc độ dòng hút (Accuracy Flow Rate).
3. Phần mềm SW-CA 3.0.0 bảo vệ dữ liệu hiệu chuẩn đạt tiêu chuẩn FDA 21 CFR Part 11 ra sao?
SW-CA 3.0.0 tự động lưu vết mọi thao tác hiệu chuẩn vào nhật ký Audit Trail khóa mã hóa SQL Server, phân quyền người dùng 3 cấp (Operator, Service, Admin) và bắt buộc chữ ký điện tử. Tính năng này triệt tiêu nguy cơ cản thiệp dữ liệu, bảo đảm an toàn cho các đợt cGMP Audit.
4. Tủ an toàn sinh học DD-ATSH-II-1200 đóng vai trò gì trong khâu hiệu chuẩn?
Tủ DD-ATSH-II-1200 trang bị màng lọc ULPA lọc sạch 99.995% hạt bụi >= 0.3 um, duy trì môi trường dòng khí một chiều Cấp A (ISO Class 5). Vùng không khí siêu sạch này ngăn chặn bụi môi trường rơi vào chai hạt chuẩn NIST, loại bỏ sai số điện thế khi dựng đường chuẩn.
5. Công ty Đức Dương cung cấp những hồ sơ thẩm định nào cho trạm đếm tiểu phân đạt chuẩn ISO/IEC 17025?
Đức Dương cung cấp trọn gói bộ tài liệu Thẩm định Lắp đặt (IQ), Thẩm định Vận hành (OQ), Thẩm định Hiệu năng (PQ), chứng thư hiệu chuẩn cảm biến laser đi kèm hạt chuẩn Traceable NIST đạt chuẩn Dược điển và cam kết hỗ trợ kỹ thuật onsite tại nhà máy trong 24 giờ.
