Theo các báo cáo kiểm tra thực tế, tỷ lệ các nhà xưởng hiện nay bị đình chỉ hoặc hoãn cấp chứng nhận do lỗi bố trí đối lưu dòng khí gây nhiễm chéo tại khu vực nuôi cấy phân tích là rất lớn. Việc quy hoạch phân khu phòng sạch kiểm nghiệm vi sinh không tối ưu trực tiếp làm sai lệch kết quả thử nghiệm.

Thiết kế một hệ thống kiểm soát chất lượng đạt chuẩn đòi hỏi chúng ta phải tuân thủ nghiêm ngặt tiêu chuẩn phòng sạch gmp. Bài toán phân bổ dòng chất lưu không khí một chiều và áp suất dốc kỹ trị cần được giải quyết triệt để.

Bài viết này cung cấp giải pháp quy hoạch mặt bằng chi tiết dựa trên các quy chuẩn quốc tế hiện hành. Chúng ta sẽ cùng tìm hiểu phương án sắp xếp và tích hợp hệ thống thiết bị bổ trợ tối ưu từ Đức Dương để vượt qua kỳ thẩm định.

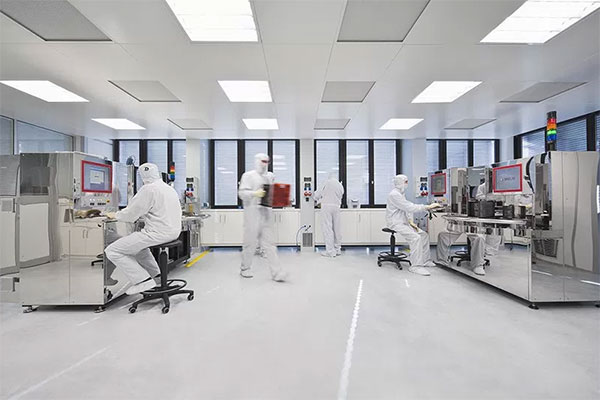

Bố Trí Phòng Sạch Một Chiều Theo Tiêu Chuẩn Phòng Sạch GMP

1. Phân cấp giới hạn hạt bụi

1.1 Mật độ hạt bụi vi lượng theo WHO GMP

Hệ thống quản lý chất lượng phòng sạch phân cấp môi trường dựa trên mật độ tiểu phân trong không khí. Theo tài liệu hướng dẫn của Tổ chức Y tế Thế giới (WHO-GMP Annex 2), hệ thống phần cứng thiết lập 4 cấp độ sạch trong nhà máy gmp bao gồm Grade A, Grade B, Grade C và Grade D. Mỗi phân cấp đòi hỏi sự khống chế nghiêm ngặt về số lượng hạt bụi tối đa cho phép ở cả hai trạng thái nghỉ (At-rest) và trạng thái hoạt động (In-operational).

Đối với kích thước hạt >= 0.5 mu, cấp độ sạch gmp quy định Grade A phải đạt dưới 3.520 hạt/m3 ở cả hai trạng thái. Trong khi đó, Grade B ở trạng thái hoạt động cho phép tăng lên mốc tối đa 352.000 hạt/m3. Việc phân cấp hạt vi lượng này là nền tảng cốt lõi giúp bạt sạch cơ học các tác nhân ô nhiễm lơ lửng, ngăn ngừa sự bám dính của bào tử nấm lên đĩa thạch mẫu.

(Đọc thêm: Thiết kế Lab QC cho nhà máy sản xuất mỹ phẩm đạt chuẩn GMP)

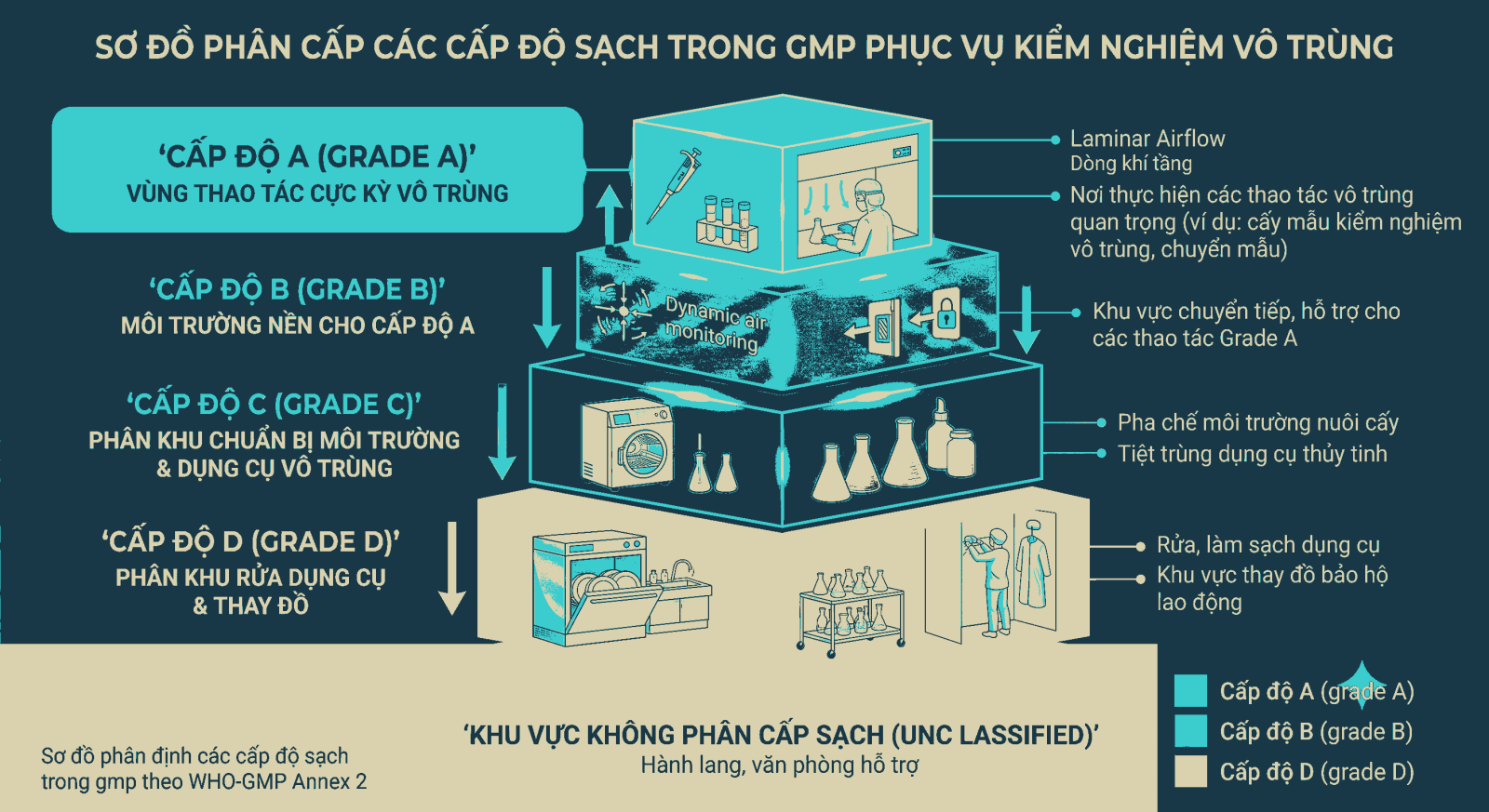

Sơ đồ phân cấp các cấp độ sạch trong gmp phục vụ kiểm nghiệm vô trùng

1.2 Thiết lập vùng Grade A cục bộ trên nền Grade B

Các thao tác cấy chuyển mẫu và kiểm tra nhiễm khuẩn nhạy cảm yêu cầu một môi trường vô trùng tuyệt đối. Chúng ta tiến hành quy hoạch một vùng siêu sạch Grade A cục bộ (Class 100) khép kín ngay trên nền không gian phòng sạch Grade B.

Sự kết hợp động lực học chất lưu này cô lập hoàn toàn khu vực nuôi cấy khỏi các biến động vi sinh ngoài môi trường. Cấp độ sạch trong gmp ở vùng này giới hạn số lượng khuẩn lạc (CFU) thu được qua đĩa thạch không khí ở mức dưới 1 CFU nhằm triệt tiêu nguy cơ dương tính giả.

2. Quy hoạch luồng một chiều

2.1 Thiết lập trình tự phân khu Forward flow

Quy trình vận hành phòng sạch kiểm nghiệm bắt buộc phải tuân thủ nghiêm ngặt nguyên lý dòng chảy tịnh tiến một chiều (Forward-flow). Layout mặt bằng tiêu chuẩn thiết lập sơ đồ đi liên tục từ phân khu có độ sạch thấp đến phân khu có độ sạch cao nhất: Phòng đệm thay đồ (Airlock) -> Phòng chuẩn bị môi trường -> Phòng vi sinh vật.

Kiểm nghiệm viên di chuyển tịnh tiến qua các phòng đệm thay đồ (P. Thay Đồ) riêng biệt để khử trùng cơ học trang phục. Nguyên tắc quy hoạch này ngăn chặn hiện tượng nhân sự đi ngược hướng gây xáo trộn và mang theo bụi bẩn từ khu vực thô vào vùng sạch.

(Đọc thêm: Giải pháp khử khuẩn toàn thân cho nhân viên sản xuất GMP)

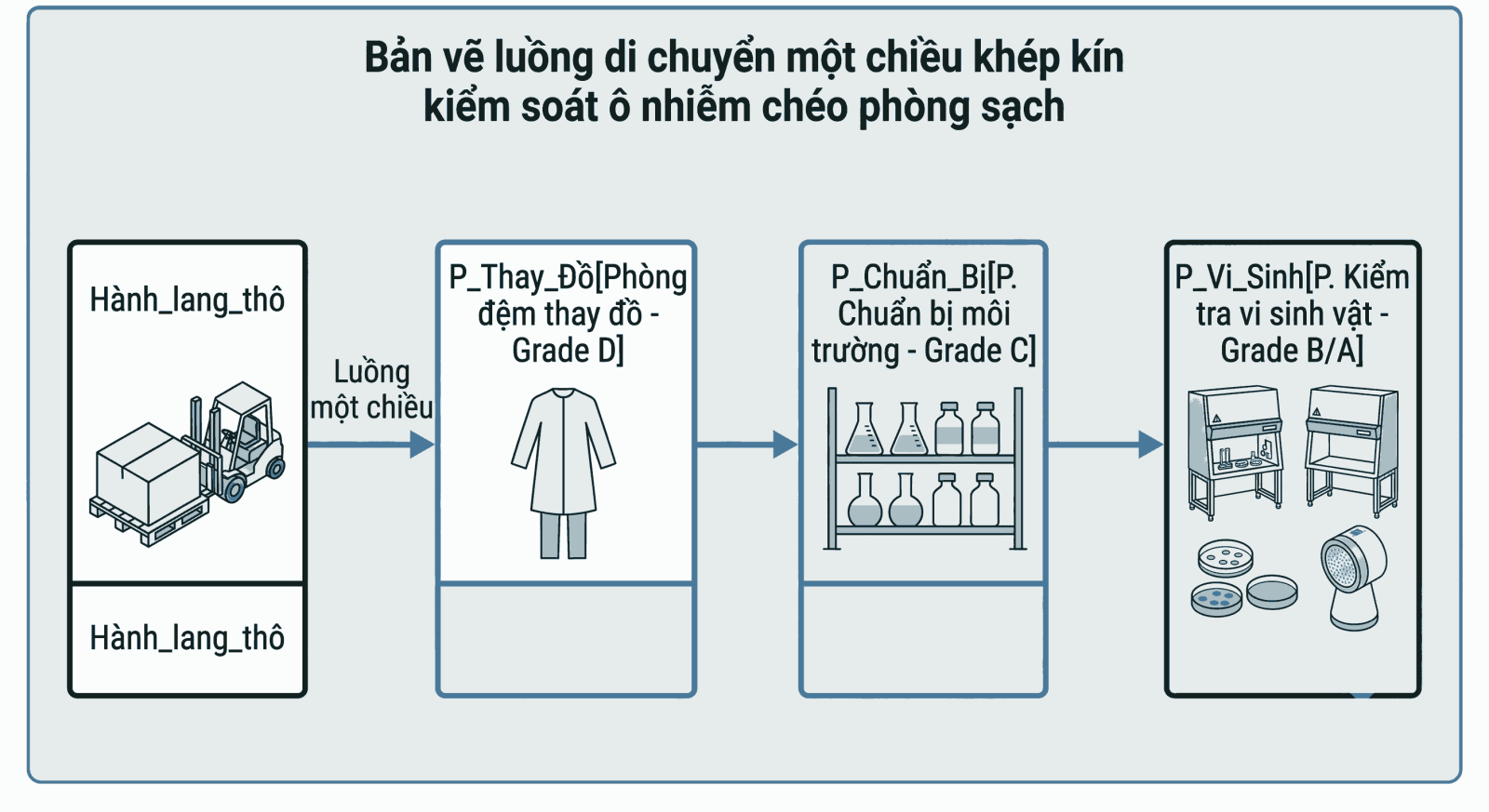

Bản vẽ luồng di chuyển một chiều khép kín kiểm soát ô nhiễm chéo phòng sạch

2.2 Ứng dụng Pass box trung chuyển vật tư cách ly

Việc luân chuyển các dụng cụ thủy tinh và mẫu thử giữa các phân khu có cấp sạch khác nhau được thực hiện qua hộp trung chuyển mẫu (Pass-box). Thiết thiết bị này được lắp đặt xuyên vách ngăn cách ly giữa phòng chuẩn bị dụng cụ và phòng cấy vi sinh vô trùng.

Hệ thống cửa tích hợp cơ chế khóa liên động cơ học (Mechanical Interlock) bảo đảm không thể mở hai cửa đồng thời. Giải pháp kỹ trị này ngăn chặn hoàn toàn hiện tượng sụt áp phòng sạch tự do và loại bỏ rủi ro rò rỉ khí ô nhiễm đối lưu giữa các phòng.

3. Thiết lập hệ thống chênh áp

3.1 Quy chuẩn áp suất dương dốc phòng sạch vi sinh

Để tạo ra rào chắn khí động học bảo vệ môi trường vô trùng, phòng cấy vi sinh phải được duy trì áp suất dương dốc cao nhất. Chỉ số chênh áp tiêu chuẩn được khống chế dao động từ +10 Pa đến +15 Pa so với phòng đệm thay đồ liền kề.

Mô hình chênh áp dốc này bảo đảm dòng không khí áp suất cao liên tục tịnh tiến thổi từ vùng sạch hơn ra vùng sạch thấp hơn khi mở cửa Airlock. Nguyên lý vật lý này bạt sạch các hạt bụi lơ lửng, triệt tiêu hoàn toàn nguy cơ xâm nhập ngược của vi khuẩn ngoài hành lang.

3.2 Kiểm soát bội số trao đổi khí qua AHU HVAC

Hệ thống điều hòa không khí trung tâm (AHU/HVAC) đảm nhận vai trò duy trì liên tục lưu lượng gió cho toàn phân khu. Đối với không gian phòng sạch Grade B và Grade C, hệ thống cơ điện (M&E) cần thiết lập bội số trao đổi khí tiêu chuẩn đạt từ 20 đến 40 lần/giờ.

Chúng ta phân bổ các miệng gió cấp (Supply air) bố trí đều trên trần panel và miệng gió hồi (Return air) sát sàn. Cách phân tách dòng chất lưu này ép toàn bộ tiểu phân bụi di chuyển tịnh tiến dốc xuống dưới, tối ưu hóa khả năng tự làm sạch của phòng Lab.

Quý khách hàng đang tìm kiếm giải pháp đồng bộ hệ thống HVAC và thiết kế bản vẽ phối cảnh 3D phòng sạch kiểm nghiệm một chiều đáp ứng các đợt thanh tra GMP khắt khe? Hãy điền thông tin trực tiếp tại Form Đăng ký Liên hệ Đức Dương để nhận tài liệu quy chuẩn phòng sạch chuyên sâu và lịch tư vấn miễn phí từ kỹ sư dự án.

4. Đồng bộ cấu hình tủ cấy

4.1 Cơ chế bóc tách cơ học hạt bụi của màng lọc HEPA H14

Hoạt động cấy chuyển và phân lập chủng vi sinh đòi hỏi một vùng làm việc sạch khuẩn tuyệt đối Class 100. Tủ cấy vi sinh LM-1800V do Đức Dương phân phối chính ngạch là giải pháp phần cứng lý tưởng đáp ứng cấu hình này.

Trục dữ liệu thông số thiết bị liên kết trực tiếp với website của nhà sản xuất quốc tế LK Lab Korea. Trụ cột công nghệ của tủ là màng lọc HEPA H14 thực hiện quá trình bóc tách cơ học hạt bụi đạt hiệu suất cao >= 99.995 % đối với hạt kích thước 0.3 mu. Luồng gió siêu sạch bạt hoàn toàn mọi bào tử nấm mốc và ngoại độc tố lơ lửng, bảo vệ đĩa thạch mẫu an toàn.

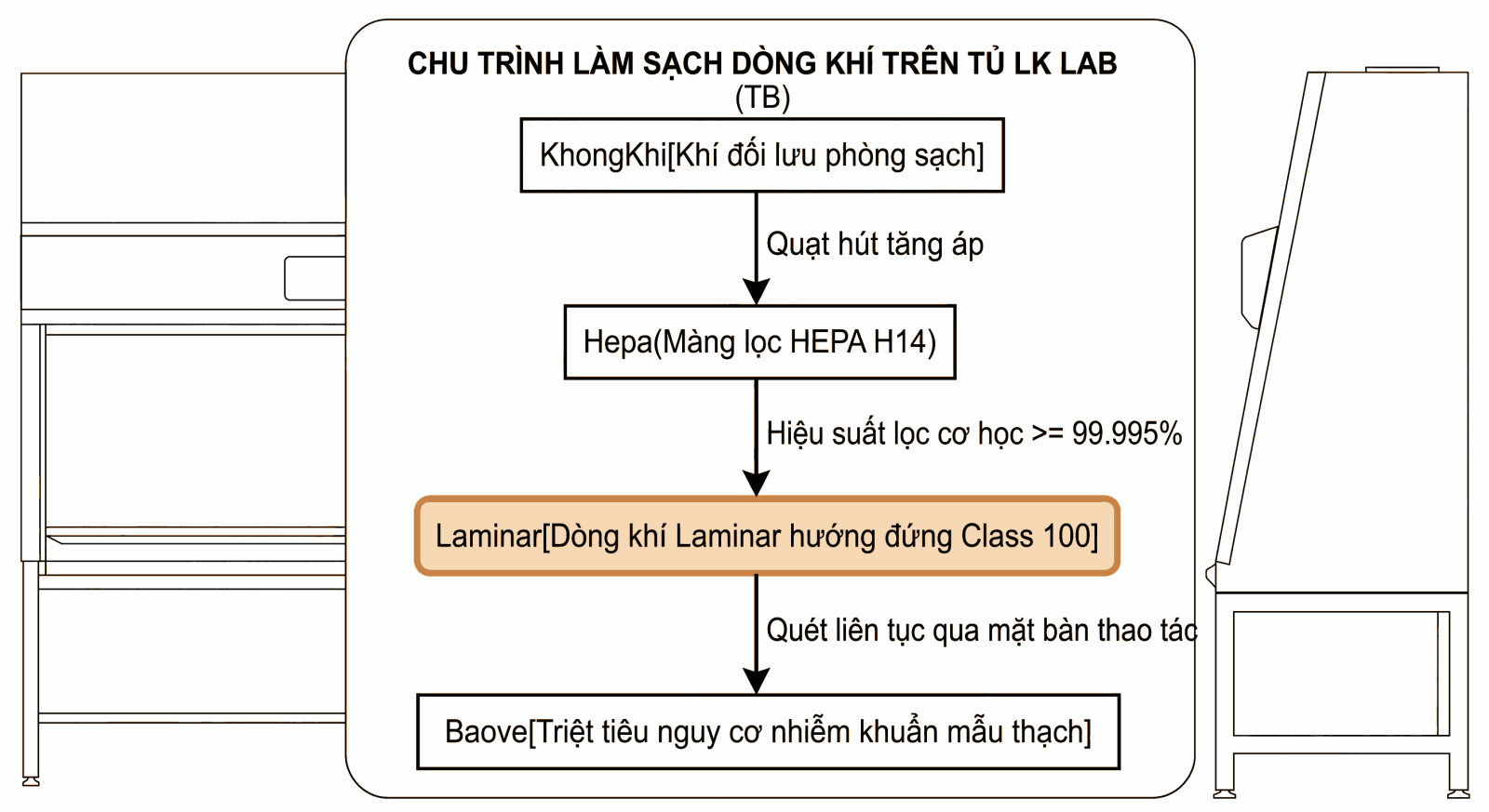

Chu trình làm sạch dòng khí laminar tịnh tiến thẳng đứng bên trong tủ cấy vô trùng LK Lab

LK Lab

4.2 Tốc độ dòng gió tịnh tiến bảo vệ thạch mẫu

Cơ chế thổi khí Laminar của tủ duy trì vận tốc dòng gió ổn định liên tục trong khoảng từ 0.3 m/s đến 0.5 m/s. Luồng khí tịnh tiến hướng đứng quét qua bề mặt làm việc, ngăn không cho hơi thở của kiểm nghiệm viên làm nhiễm bẩn mẫu thạch.

Hệ thống tích hợp thêm đèn UV bước sóng ngắn (253.7 nm) thực hiện chu trình tiệt trùng buồng thao tác hiệu quả trước giờ làm việc. Sự kết hợp đồng bộ cơ lý này bạt sạch tạp nhiễm, nâng cao độ chính xác tối đa cho phép thử.

5. Kiểm soát ô nhiễm do sol khí

5.1 Cơ chế hình thành hạt sol khí độc hại từ Micropipet

Trong môi trường phòng sạch vô trùng, hành vi thao tác của kiểm nghiệm viên là nguồn phát sinh ô nhiễm vi lượng lớn nhất. Khi thực hiện định lượng mẫu lỏng bằng thiết bị thể tích pit-tông, thao tác ấn nhả nút bấm quá nhanh rất dễ làm vỡ cấu trúc chất lưu.

Lực xé cơ học này biến một phần dung dịch nuôi cấy thành các hạt sol khí (aerosol) siêu nhỏ phát tán tự do vào không khí. Các hạt sol khí vi sinh này nương theo dòng gió đối lưu bám dính vào vách panel hoặc các bề mặt lân cận, tạo ra nguy cơ nhiễm chéo hệ thống cực kỳ nguy hiểm.

5.2 SOP vận hành chuẩn hóa dụng cụ thể tích pit tông

Để khống chế triệt để sol khí, nhân viên phòng Lab cần tuân thủ nghiêm ngặt 17 điều cần lưu ý khi sử dụng micropipet của Đức Dương. Quy trình chuẩn hóa SOP yêu cầu giữ trục pipet theo phương thẳng đứng một góc 90 độ, nhả nút bấm chậm rãi và xả dịch từ từ dọc theo thành ống nghiệm.

Chúng ta nên sử dụng đầu tip có màng lọc hạt cơ học để giữ lại các giọt bắn vi lượng. Thiết bị micropipet bắt buộc phải sử dụng dòng vật liệu chịu nhiệt, cho phép hấp tiệt trùng vô trùng hoàn toàn ở nhiệt độ 121 độ C để bảo đảm tính sạch khuẩn.

(Đọc thêm: Tiêu chuẩn nước cất dùng phòng thí nghiệm theo TCVN 4851)

6. Lịch trình đo kiểm phòng sạch

6.1 Tần suất đo kiểm phân loại mật độ hạt bụi vi lượng

Hệ thống phòng sạch vô trùng sau khi đưa vào vận hành cần được theo dõi và tái thẩm định công năng liên tục. Theo quy chuẩn quốc gia TCVN 8664-2 (tương đương chuẩn ISO 14644-2), công tác đo đạc nồng độ tiểu phân hạt bụi và thử độ rò rỉ màng lọc HEPA bắt buộc phải thực hiện với chu kỳ từ 6 đến 12 tháng một lần.

Bên cạnh đó, kỹ sư cơ điện cần thực hiện phép đo kiểm phục hồi phòng sạch (Cleanroom recovery test). Thử nghiệm này đánh giá chính xác năng lực của AHU trong việc tự bạt sạch bụi bẩn phát sinh trong ca làm việc, bảo đảm phòng phục hồi trạng thái nghỉ trong vòng 15 - 20 phút sau khi nhân sự rời đi.

6.2 Số hóa nhật ký lưu vết thông số chênh áp hàng ngày

Hồ sơ theo dõi các chỉ số môi trường là bằng chứng pháp lý quan trọng nhất trong các kỳ thanh tra GMP. Phòng Lab QC cần trang bị hệ thống cảm biến đo lường tự động và số hóa nhật ký ghi chép thông số chênh áp, nhiệt độ (22 độ C +-2 độ C) và độ ẩm (50 % +-5 % RH) hằng ngày.

Việc lưu trữ dữ liệu khép kín, không thể sửa xóa thủ công bảo đảm tính toàn vẹn dữ liệu đo lường tuyệt đối. Đây là điều kiện tiên quyết để phòng thí nghiệm vi sinh đạt chứng nhận ISO 17025 khắt khe.

Kết luận

Việc thi công hạ tầng và quy hoạch công năng phòng Lab theo tiêu chuẩn phòng sạch gmp đòi hỏi một tư duy kỹ thuật đồng bộ và chuẩn xác. Các nguyên tắc cốt lõi bao gồm phân cấp giới hạn hạt bụi từ Grade A đến Grade D khắt khe, quy hoạch mặt bằng luồng di chuyển một chiều qua chốt gió Airlock khép kín, kiểm soát áp suất dương dốc từ +10 Pa đến +15 Pa, đồng bộ lắp đặt tủ cấy vi sinh LK Lab bóc tách cơ học tiểu phân ô nhiễm, thao tác chuẩn Micropipet loại bỏ sol khí tạp nhiễm và nghiêm ngặt thực hiện chu kỳ đo kiểm 17025 định kỳ. Công ty Đức Dương tự hào mang đến giải pháp tổng thầu thiết kế thi công phòng sạch kiểm nghiệm trọn gói và cung cấp thiết bị chính ngạch cao cấp, đồng hành toàn diện cùng hành trình đạt chứng nhận chất lượng quốc tế của quý doanh nghiệp.

Để nhận ngay cẩm nang hướng dẫn tính toán lưu lượng gió HVAC phòng sạch và bản vẽ layout mặt bằng phân khu vi sinh 3D miễn phí, quý khách hàng vui lòng đăng ký thông tin trực tiếp tại CÔNG TY KHOA HỌC KỸ THUẬT ĐỨC DƯƠNG để chuyên viên dự án phục vụ chuyên sâu.

CÔNG TY KHOA HỌC KỸ THUẬT ĐỨC DƯƠNG

Địa chỉ: 1014/67 Tân Kỳ Tân Quý, Bình Hưng Hòa, Bình Tân, HCM

Tel: (028) 3762 8042 - 3762 8043 - 3750 8514 - 3750 8793

Fax: 028 37628043

Email: ducduong@ducduongco.com

Website: ducduongco.com

ZALO OA: DUC DUONG SCI

FAQ

1. Tại sao quy trình di chuyển một chiều nhân sự phòng sạch vi sinh bắt buộc phải đi qua hệ thống phòng đệm thay đồ chốt gió?

Hệ thống phòng đệm thay đồ (Airlock) đóng vai trò rào chắn vật lý cô lập vùng sạch vi sinh với hành lang kho thô bên ngoài. Khi kiểm nghiệm viên di chuyển tịnh tiến một chiều qua các cấp cửa đệm khép kín, áp suất dương dốc hướng ngoại sẽ bạt toàn bộ hạt bụi bẩn bám dính trên trang phục ngược ra ngoài, ngăn ngừa hiện tượng giao cắt dòng khí mang vi sinh vật xâm nhập vào phòng sạch cấy gây ô nhiễm chéo.

2. Trạng thái nghỉ (At-rest) và trạng thái hoạt động (In-operational) của phòng sạch GMP khác nhau như thế nào?

Trạng thái nghỉ được thiết lập khi hệ thống điều hòa HVAC phòng sạch đang vận hành ổn định, phòng sạch có đầy đủ thiết bị phần cứng nhưng hoàn toàn không có nhân sự thao tác. Trạng thái hoạt động là khi phòng sạch có đầy đủ máy móc, nguyên liệu và có số lượng nhân sự tối đa đang thực hiện các phép thử nghiệm thực tế theo đúng quy trình chuẩn SOP. Mật độ hạt bụi tối đa cho phép ở trạng thái hoạt động luôn cao hơn trạng thái nghỉ từ 10 đến 100 lần tùy theo phân cấp Grade.

3. Tủ cấy vi sinh dòng khí laminar thổi đứng LM-1800V tạo ra môi trường vô trùng Grade A cục bộ bằng cách nào?

Dòng tủ cấy vi sinh LK Lab do Đức Dương phân phối ứng dụng hệ thống quạt hút đối lưu chất lưu ép dòng khí đi xuyên qua màng lọc HEPA H14 mật độ sợi thủy tinh dày đặc. Quá trình bóc tách cơ học này giữ lại >= 99.995 % các hạt bụi mịn và bào tử nấm mốc có kích thước siêu nhỏ từ 0.3 um, tạo ra luồng khí sạch tịnh tiến thổi đứng lý tưởng liên tục quét qua bề mặt đĩa thạch mẫu, cô lập hoàn toàn vùng làm việc đạt Class 100 siêu sạch khuẩn.

4. Hiện tượng phát tán hạt sol khí khi sử dụng Micropipet trong phòng sạch gây nguy hại như thế nào đến phép thử?

Khi kiểm nghiệm viên ấn nhả nút bấm pít-tông quá nhanh hoặc xả mạnh giọt dịch chất lưu cuối cùng từ đầu tip nhựa, lực xé cơ học sẽ biến một phần dung dịch nuôi cấy thành các hạt sol khí (aerosol) siêu nhỏ phát tán tự do vào không khí. Nếu các sol khí này mang tế bào vi khuẩn hoặc nội độc tố, chúng sẽ nương theo dòng gió đối lưu bám dính vào các đĩa thạch mẫu khác lân cận, phá hủy tính toàn vẹn dữ liệu phép thử và dẫn đến kết quả dương tính giả.

5. Tại sao cần phải thực hiện đo kiểm kiểm tra phục hồi phòng sạch (Cleanroom recovery test) định kỳ từ 6 đến 12 tháng?

Phép đo kiểm phục hồi nhằm đánh giá năng lực cơ điện của hệ thống AHU/HVAC trong việc tự bạt sạch các tiểu phân bụi bẩn phát sinh trong ca làm việc. Tiêu chuẩn phòng sạch gmp quy định hệ thống phải có khả năng đưa độ sạch không khí từ trạng thái hoạt động trở về trạng thái nghỉ trong khoảng thời gian lý tưởng từ 15 đến 20 phút sau khi nhân sự rời đi, đảm bảo nội môi buồng sạch luôn sẵn sàng cho ca kiểm nghiệm tiếp theo.
