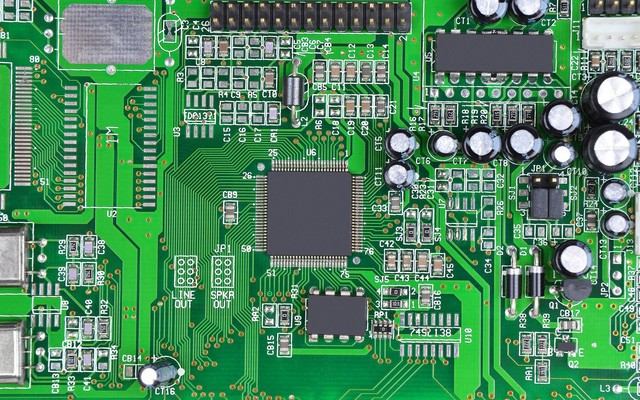

Cách Vệ Sinh PCB Không Để Lại Bụi Bằng Giấy Lau Phòng Sạch

2. Thông số kỹ thuật và vật liệu giấy lau chuyên dụng

2.1 Công nghệ cắt cạnh laser và khả năng chống xơ

Công nghệ Cắt Laser (Laser edge) hiện được xem là tiêu chuẩn vàng trong sản xuất giấy lau cao cấp cho ngành điện tử. Nhiệt lượng từ tia laser sẽ làm nóng chảy và hàn kín mép sợi vải, ngăn chặn triệt để tình trạng rụng xơ ở các cạnh cắt. Hãng AS-ONE Nhật Bản là đơn vị tiên phong áp dụng kỹ thuật này để đảm bảo độ sạch tuyệt đối cho từng sản phẩm.

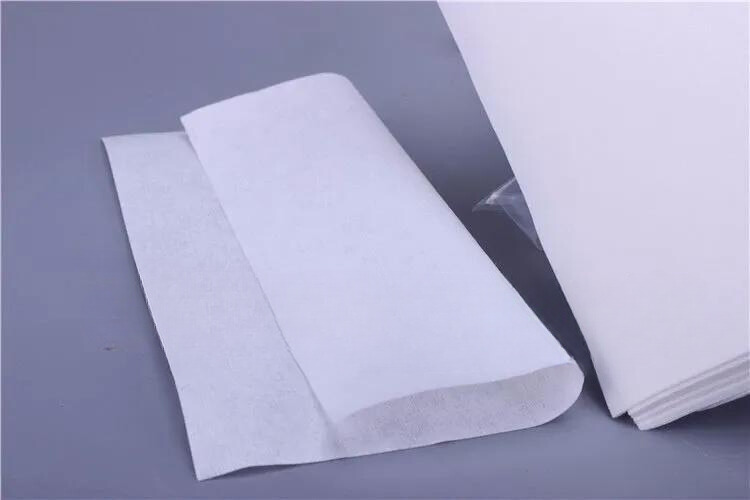

Một trong những giải pháp được tin dùng nhất hiện nay là Giấy lau phòng sạch Kimwipes S-200 ( 120x215mm ). Sản phẩm sở hữu cấu trúc bề mặt mịn màng, giúp bạn vệ sinh các bảng mạch nhạy cảm mà không lo gây trầy xước. Đặc điểm nổi bật của dòng này bao gồm:

• Khả năng sinh bụi cực thấp nhờ quy trình đóng gói trong phòng sạch.

• Sợi vải dai, không bị mủn khi tiếp xúc với hóa chất.

• Kích thước 120x215mm tối ưu cho các thao tác cầm tay.

2.2 Khả năng hấp thụ dung môi và độ tinh khiết

Bên cạnh khả năng chống bụi, tốc độ thấm hút dung dịch Isopropyl Alcohol (IPA) cũng là chỉ số quan trọng cần lưu tâm. Giấy lau chất lượng cao có thể hấp thụ dung môi gấp 4-5 lần trọng lượng của nó, giúp làm sạch dầu mỡ và nhựa thông nhanh chóng. Điều này không chỉ giúp đẩy nhanh tiến độ làm việc mà còn tiết kiệm lượng hóa chất tiêu thụ đáng kể cho doanh nghiệp.

Ngoài ra, chỉ số Extractables (kim loại chiết xuất) được kiểm soát ở mức cực thấp để tránh nhiễm độc ion cho bề mặt đồng. Việc sử dụng vật tư tinh khiết giúp duy trì độ bền của lớp phủ bảo vệ (conformal coating) trên bảng mạch. Do đó, bạn nên ưu tiên các thương hiệu có báo cáo kiểm nghiệm NIST hoặc ISO rõ ràng để đảm bảo an toàn kỹ thuật.

3. Quy trình vệ sinh PCB 4 bước không để lại bụi

3.1 Kỹ thuật gấp giấy Quarter-fold và quy tắc một chiều

Kỹ thuật gấp giấy Quarter-fold là phương pháp chia tờ giấy làm 4 phần bằng nhau để tạo ra 8 mặt sạch riêng biệt khi sử dụng. Bạn bắt đầu bằng cách lau từ vùng sạch sang vùng bẩn và đổi sang mặt giấy mới sau mỗi lần tiếp xúc với chất bẩn. Lưu ý quan trọng nhất là luôn tuân thủ quy tắc lau một chiều, tuyệt đối không xoay tròn tờ giấy để tránh việc di chuyển bụi ngược trở lại.

Trước khi bắt đầu, hãy tham khảo 10 bước quan trọng giúp bạn lựa chọn máy hấp tiệt trùng dụng cụ y tế để hiểu rõ hơn về tính khắt khe của việc làm sạch dụng cụ. Việc đảm bảo nhíp gắp và găng tay cũng phải sạch sẽ là điều kiện bắt buộc trước khi chạm vào PCB. Quy trình lau chuẩn SOP thường bao gồm:

• Gấp giấy theo kỹ thuật Quarter-fold.

• Thấm một lượng dung môi vừa đủ lên mặt giấy.

• Lau nhẹ nhàng theo một hướng cố định.

• Kiểm tra lại dưới kính hiển vi và lặp lại nếu cần.

3.2 Kết hợp dung môi IPA để tẩy Flux

Dung dịch IPA (70% hoặc 99%) là dung môi phổ biến nhất để loại bỏ các vết nhựa thông (Flux) sau khi hàn linh kiện. Chúng ta nên thấm dung môi vào giấy lau trước thay vì đổ trực tiếp lên bảng mạch để tránh hiện tượng đọng hóa chất trong các khe hẹp. Giấy lau phòng sạch sẽ giúp giữ lại các phân tử nhựa thông tan chảy, ngăn không cho chúng loang lổ trên bề mặt FR4.

Đối với các vết bẩn cứng đầu, bạn có thể ấn nhẹ đầu ngón tay lên giấy để tăng áp lực nhưng cần tránh sử dụng móng tay. Hãy nhớ rằng việc kết hợp đúng loại giấy và đúng dung môi sẽ bảo vệ tối đa lớp mặt nạ hàn (solder mask). Sau khi lau, bề mặt mạch sẽ khô nhanh chóng và hoàn toàn không để lại bất kỳ vệt mờ hay hạt bụi mịn nào.

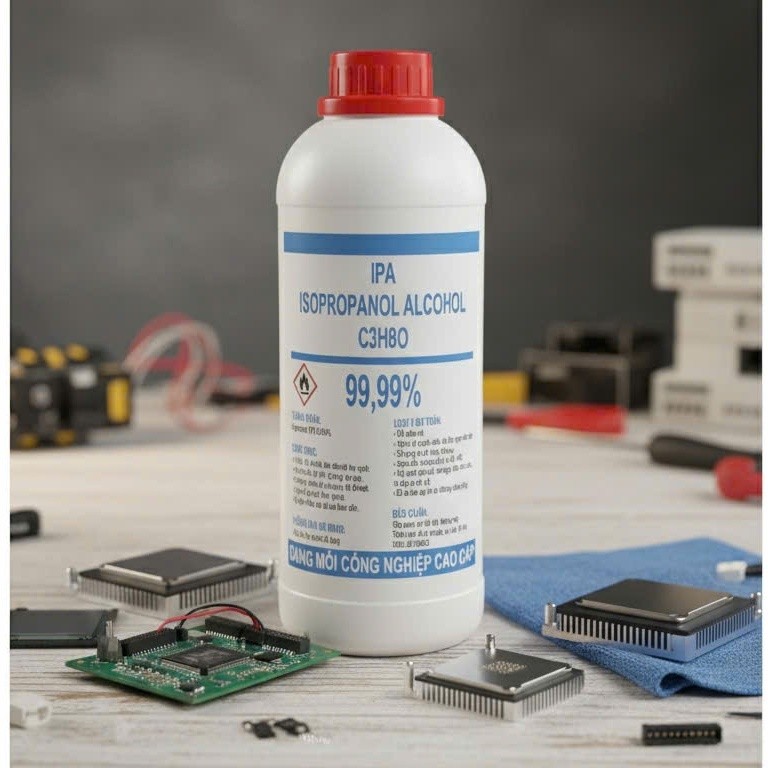

Dùng dung dịch IPA kết hợp với giấy lau phòng sạch chuyên dụng sẽ cho ra hiệu quả tối đa

4. Kiểm soát tĩnh điện (ESD) và rủi ro từ bụi mịn

4.1 Cơ chế phóng tĩnh điện khi vệ sinh mạch

Khi bạn thực hiện thao tác ma sát giữa giấy lau và bề mặt bo mạch, hiện tượng tích tụ điện tích là điều không thể tránh khỏi. Nếu không sử dụng vật tư phù hợp, một tia tĩnh điện nhỏ cũng đủ để đánh thủng các lớp bán dẫn mỏng bên trong chip xử lý. Do đó, giấy lau phòng sạch chuyên dụng thường được thiết kế với điện trở bề mặt nằm trong ngưỡng an toàn để triệt tiêu điện tích hiệu quả.

Trong các quy trình nhạy cảm, việc sử dụng buồng hút chân không giải pháp tiên tiến cho ngành công nghiệp có thể giúp xử lý bọt khí và bụi bẩn triệt để hơn. Tuy nhiên, ở khâu vệ sinh thủ công, găng tay chống tĩnh điện và dây tiếp đất vẫn là bộ đôi không thể tách rời. Chúng ta cần hiểu rằng, kiểm soát ESD là một hệ thống toàn diện từ con người đến vật tư tiêu hao.

4.2 Tác hại của hạt bụi dưới kính hiển vi

Dưới ống kính hiển vi công nghiệp, những hạt bụi nhỏ bé có thể trở thành "tảng đá" khổng lồ nằm kẹt giữa hai chân linh kiện chân rết. Nếu đó là sợi xơ vải có tính dẫn điện hoặc giữ ẩm, hiện tượng đoản mạch hoặc rò rỉ điện áp sẽ xảy ra ngay khi cấp nguồn. Điều này đặc biệt nguy hiểm đối với các thiết bị đo lường chính xác hoặc hệ thống điều khiển hàng không vũ trụ.

Phân tích các lỗi hậu mãi cho thấy, hơn 15% sự cố mạch điện có nguồn gốc từ việc làm sạch không đúng cách trong quá trình sản xuất. Bụi mịn bám lại sau khi sấy có thể tạo ra các cầu nối điện trở không mong muốn, làm sai lệch tín hiệu analog. Chính vì vậy, việc soi kiểm tra lại sau khi lau là bước bắt buộc để khẳng định chất lượng xuất xưởng.

5. Case study: Tối ưu tỷ lệ Yield Rate trong sản xuất

Một nhà máy sản xuất linh kiện điện tử tại Bình Dương đã ghi nhận sự cải thiện đáng kể về tỷ lệ Yield Rate (tỷ lệ sản phẩm đạt) sau khi thay đổi vật tư. Trước đây, việc dùng giấy lau thông thường khiến họ mất trung bình 3% lô hàng do lỗi bám bụi xơ vải sau khi sơn phủ. Sau 3 tháng chuyển sang sử dụng Kimwipes S-200 của hãng AS-ONE, tỷ lệ Rework đã giảm xuống còn dưới 0.5%.
