Theo các báo cáo kiểm tra thực tế từ Cục Quản lý Dược Việt Nam, hơn 35% các lỗi nghiêm trọng (Deficiencies) trong quá trình thẩm định nhà xưởng liên quan trực tiếp đến hoạt động kiểm soát ô nhiễm chéo tại kho trung chuyển. Điều này đặt ra thách thức lớn cho các Trưởng bộ phận Kho vận và Giám đốc sản xuất khi mở bao bì tiếp xúc trực tiếp với không khí.

Thiết lập một khu vực lấy mẫu nguyên liệu chuẩn hóa là chốt chặn kỹ thuật bắt buộc để bảo vệ độ tinh khiết của nguyên liệu thô đầu vào. Quy trình này đòi hỏi sự phối hợp khắt khe giữa giải pháp phân tách không gian vật lý và hệ thống khí động học.

Bài viết dưới đây sẽ cung cấp giải pháp quy hoạch phòng lấy mẫu khép kín tối ưu và các thiết bị đo kiểm nhanh hiện trường đạt tiêu chuẩn quốc tế. Từ đó, chúng ta có thể dễ dàng hoàn thiện hồ sơ thẩm định và vận hành kho vận an toàn.

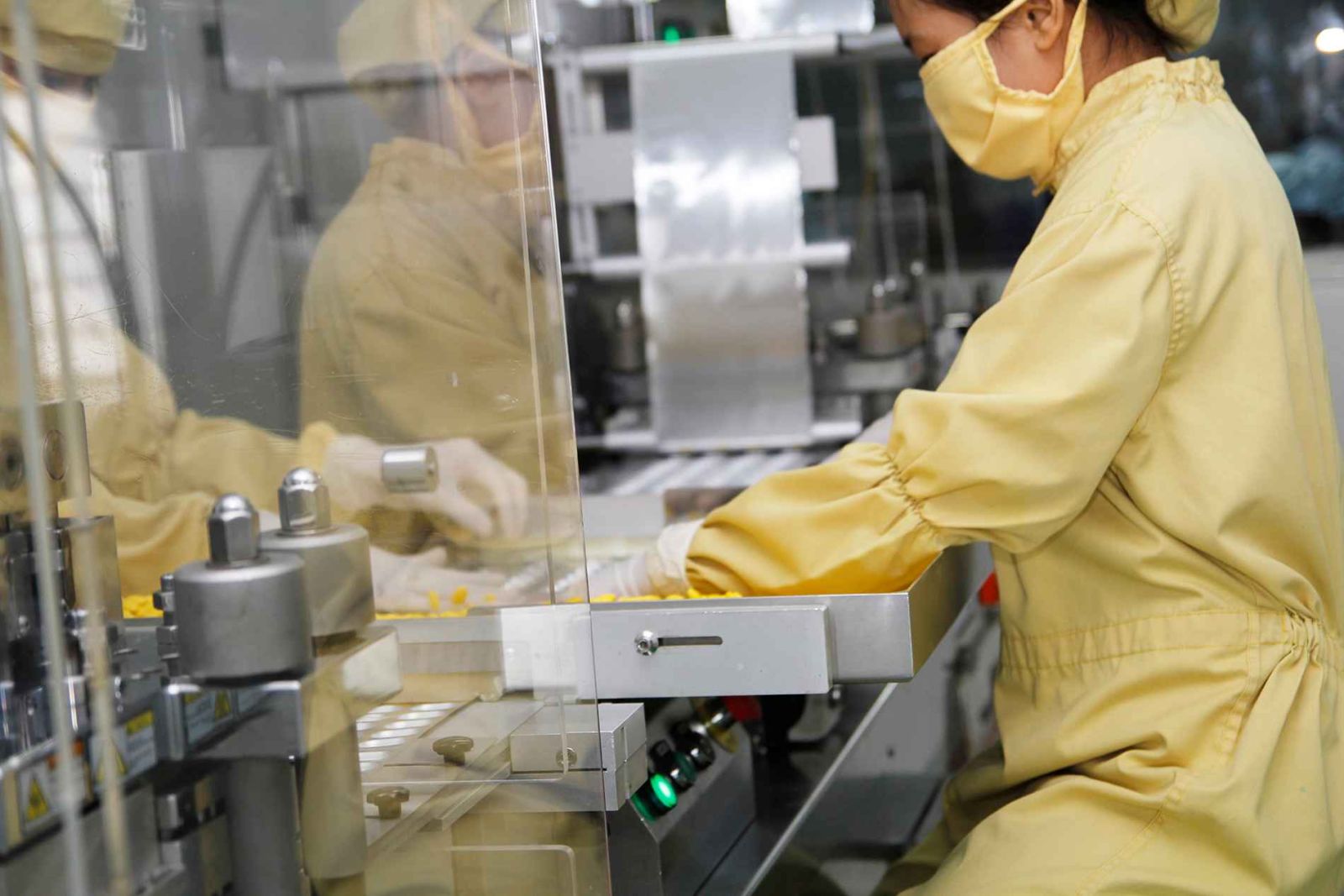

Thiết Kế Khu Vực Lấy Mẫu Nguyên Liệu Đạt Chuẩn GMP Trong Nhà Máy Sản Xuất

1. Quy hoạch vị trí phòng lấy mẫu khép kín

1.1 Nguyên tắc đặt phòng lấy mẫu kề sát kho nguyên liệu

Nguyên lý cốt lõi trong thiết kế kho vận theo GMP quy định hoạt động lấy mẫu phải được thực hiện tại một khu vực biệt lập được kiểm soát nghiêm ngặt. Việc quy hoạch phòng lấy mẫu nằm kề sát hoặc bên trong kho nguyên liệu giúp rút ngắn tối đa quãng đường di chuyển của các kiện thô chưa thông quan. Phương án này triệt tiêu nguy cơ lây nhiễm bụi bẩn từ môi trường bên ngoài vào nội môi bao bì thô khi mở nắp.

Chúng ta cần thiết lập các phòng lấy mẫu chuyên biệt cho từng nhóm nguyên liệu thô khác nhau. Ví dụ, phòng lấy mẫu mỹ phẩm và phòng lấy mẫu thuốc dùng ngoài phải được bố trí khép kín riêng biệt để ngăn ngừa lây nhiễm chéo tuyệt đối.

(Đọc thêm: Thiết kế Lab QC cho nhà máy sản xuất mỹ phẩm đạt chuẩn GMP)

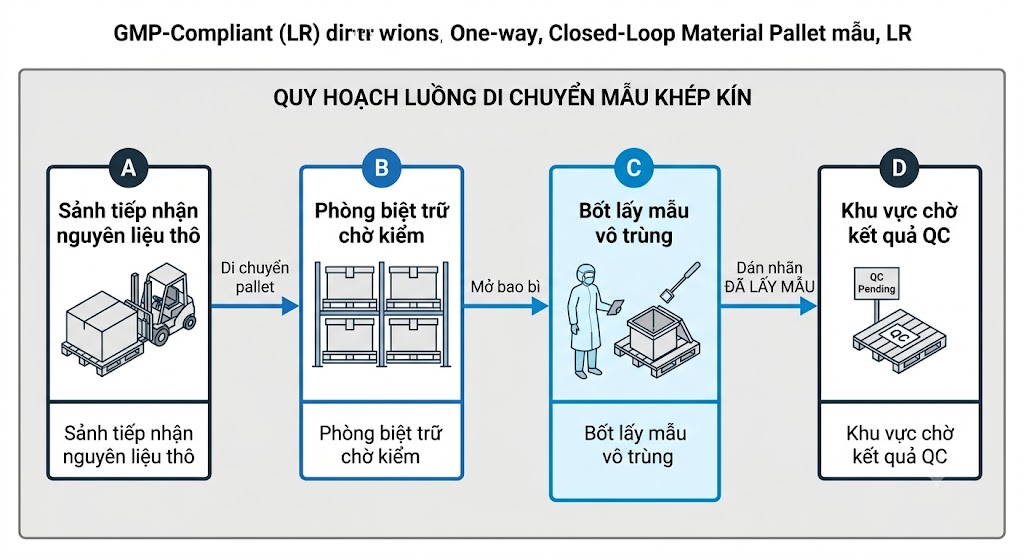

Sơ đồ luân chuyển pallet nguyên liệu một chiều đi qua khu vực lấy mẫu nguyên liệu khép kín chuẩn GMP

1.2 Thiết lập phòng đệm thay đồ chốt chặn cơ học

Nhân sự trước khi tiếp cận bốt lấy mẫu bắt buộc phải trải qua chu trình làm sạch và thay trang phục bảo hộ chuyên dụng. Chúng ta cần bố trí phòng đệm thay đồ (P. Thay Đồ) hoạt động như một Airlock trung chuyển vật lý.

Hệ thống cửa tại phòng đệm thiết lập cơ chế khóa liên động khống chế không cho cả hai cửa mở cùng lúc. Điều này ngăn chặn dòng khí chưa qua lọc từ hành lang kho thô tràn thẳng vào bốt lấy mẫu vô trùng gây tạp nhiễm.

(Đọc thêm: Giải pháp khử khuẩn toàn thân cho nhân viên sản xuất GMP)

2. Kiểm soát dòng khí bốt lấy mẫu

2.1 Cơ chế chênh áp áp suất âm chống bụi thô phát tán

Khi lấy mẫu các dạng nguyên liệu thô dạng bột, lực tác động cơ học rất dễ làm phát tán các hạt bụi mịn ra không khí. Để triệt để hiện tượng này, bốt lấy mẫu (Sampling Booth) phải được duy trì ở trạng thái áp suất âm dốc nhẹ.

Chỉ số chênh áp tiêu chuẩn cần được khống chế dao động từ -10 Pa đến -15 Pa so với hành lang kho thô. Độ dốc áp suất này tạo ra lực hút cơ học cưỡng bức hướng nội, giữ toàn bộ tiểu phân bột mịn nằm lại trong vùng lọc. Nguyên lý khí động học này chặn đứng nguy cơ bụi bay khuếch tán chéo sang các khu vực lưu trữ lân cận.

2.2 Vận tốc gió dòng khí Laminar hướng đứng

Dòng khí sạch Laminar một chiều định hướng thổi từ trần bốt xuống mặt sàn có vai trò bóc tách cơ học các hạt ô nhiễm lơ lửng. Theo tiêu chuẩn quốc tế ISO 14644-1, vận tốc gió của dòng khí này phải duy trì nghiêm ngặt trong dải từ 0.36 m/s đến 0.54 m/s.

Hệ thống lọc tích hợp màng lọc HEPA H14 có hiệu suất bạt bụi tối thiểu >= 99.995 % đối với hạt kích thước 0.3 um. Luồng chất lưu này liên tục quét qua vùng thao tác lấy mẫu với tỷ lệ tuần hoàn khí 90% và chỉ xả thải 10% ra ngoài qua màng thứ cấp để bảo toàn chênh áp ổn định.

3. Ứng dụng tủ cấy vô trùng di động

3.1 Cấu hình bạt bụi vô trùng Class 100 của tủ LK Lab

Đối với hoạt động lấy mẫu các tá dược lỏng nhạy cảm hoặc mẫu thử sinh học, chúng ta cần trang bị hệ thống lọc vô trùng di động. Tủ cấy vi sinh LM-1800V do Đức Dương cung cấp là thiết bị lý tưởng phục vụ khâu kiểm soát này tại hiện trường kho.

Sản phẩm đồng bộ dữ liệu kỹ thuật trực tiếp từ cổng thông tin của nhà sản xuất LK Lab Korea. Cơ chế thổi khí Laminar hướng đứng của tủ tạo ra vùng làm việc vô trùng tuyệt đối đạt Class 100. Màng lọc HEPA hiệu năng cao triệt tiêu hoàn toàn nguy cơ mẫu lỏng bị tạp nhiễm sinh học bởi hơi thở của kiểm nghiệm viên.

Sơ đồ chu trình bạt bụi vô trùng dòng khí Laminar thổi đứng của tủ cấy vi sinh LK Lab

3.2 Chu trình tiệt trùng UV bước sóng ngắn bổ trợ

Để nâng cao độ tin cậy của phép lấy mẫu, tủ cấy LK Lab tích hợp đèn tiệt trùng UV bước sóng ngắn 253.7 nm. Hệ thống điều khiển cho phép thiết lập thời gian chiếu xạ tiệt trùng buồng thao tác trước khi bắt đầu ca máy.

Khung kính cường lực thiết kế đặc biệt có khả năng ngăn chặn hoàn toàn tia cực tím phát tán ra ngoài. Thiết kế cơ khí này bảo vệ an toàn sinh học và cơ học tuyệt đối cho kiểm nghiệm viên trong suốt tiến trình chuẩn bị.

Quý khách hàng đang tìm kiếm giải pháp quy hoạch bốt lấy mẫu Sampling Booth và trang bị trọn gói thiết bị phòng lấy mẫu chuẩn GMP, vui lòng nhấp vào Form Đăng ký Liên hệ Đức Dương để nhận ngay bản vẽ layout phòng sạch và bảng báo giá chi tiết từ kỹ sư dự án.

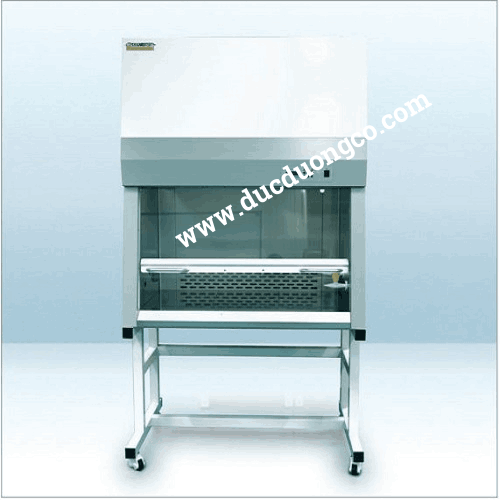

Tủ cấy vi sinh LM 1800V do Đức Dương phân phối dùng trong khu vực lấy mẫu nguyên liệu cho nhà máy sản xuất chuẩn GMP

4. Đo nhanh thủy phần nguyên liệu thô

4.1 Ứng dụng cân sấy ẩm Kett FD-660 phân tích nhanh hiện trường

Độ ẩm của nguyên liệu dạng bột ảnh hưởng trực tiếp đến độ ổn định lý hóa và hạn dùng của bán thành phẩm. Chúng ta cần trang bị dòng Cân sấy ẩm bằng hồng ngoại Kett FD-660 để đo kiểm nhanh thủy phần ngay khi mở bao bì tại bốt lấy mẫu.

Sản phẩm được nhập khẩu chính hãng từ nhà sản xuất Kett Nhật Bản. Thiết bị ứng dụng nguồn nhiệt bức xạ từ đèn hồng ngoại thạch anh công suất cao giúp sấy khô mẫu thô đồng đều. Thời gian phân tích được tối ưu hóa dưới mốc 15 phút, giúp kịp thời các lô tá dược bị ẩm ẩm vón trước khi nhập kho.

Cân sấy ẩm bằng hồng ngoại Kett FD 660 dùng trong khu vực lấy mẫu nguyên liệu cho nhà máy sản xuất GMP

4.2 Dòng cân sấy ẩm cao cấp Kett FD-800 lưu vết dữ liệu GLP

Với các nhà máy yêu cầu quản lý dữ liệu đo lường theo chuẩn Thực hành tốt phòng thí nghiệm (GLP), dòng Cân sấy ẩm bằng hồng ngoại Kett FD-800 là giải pháp nâng cấp tối ưu. Trục thông số kỹ thuật sản phẩm đồng bộ chính ngạch với website hãng Kett Japan.

Máy sở hữu bộ cảm biến nhiệt độ mặt mẫu tự động liên tục điều chỉnh cường độ sấy và độ phân giải cân cực cao lên tới 0.01 %. Hệ thống hỗ trợ cổng kết nối máy in nhiệt chuyên dụng giúp xuất kết quả đo ẩm tại chỗ phục vụ lưu vết hồ sơ kiểm định.

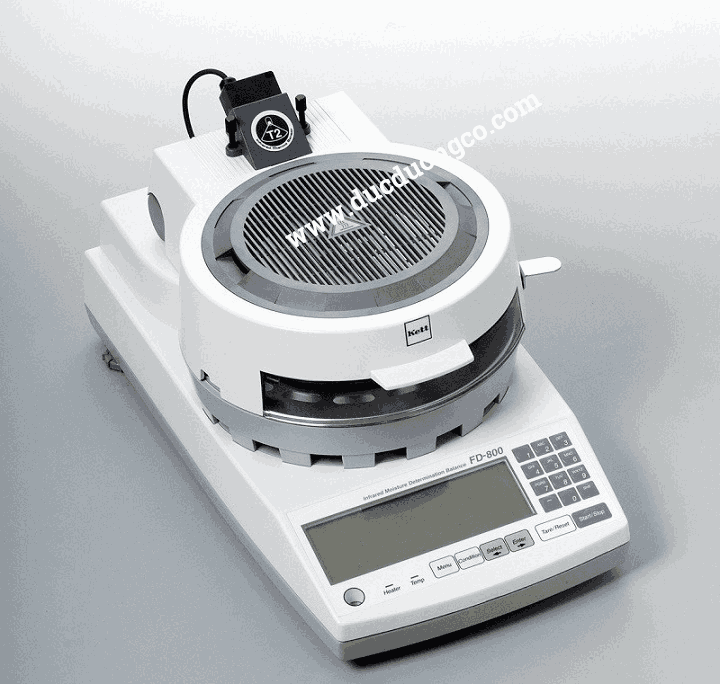

Cân sấy ẩm bằng hồng ngoại Kett FD 800 dùng trong khu vực lấy mẫu nguyên liệu cho nhà máy sản xuất đạt chuẩn GMP

5. Thao tác chuẩn dụng cụ lấy mẫu lỏng

5.1 SOP vận hành Micropipet góc đứng 90 độ

Hoạt động lấy mẫu các tá dược lỏng đậm đặc hoặc dung môi thô yêu cầu độ chính xác thể tích rất cao. Để loại bỏ hoàn toàn các sai số hệ thống, kiểm nghiệm viên cần tuân thủ nghiêm ngặt cẩm nang 17 điều cần lưu ý khi sử dụng micropipet do Đức Dương biên soạn.

Kỹ thuật chuẩn hóa SOP yêu cầu luôn giữ thân pipet theo phương thẳng đứng một góc 90 độ C trong suốt tiến trình hút mẫu. Đầu tip nhựa phải được nhúng ngập sâu từ 2 mm đến 4 mm dưới bề mặt chất lỏng thô. Quy trình này bảo đảm lực mao dẫn phân bổ đồng đều, ngăn ngừa hiện tượng sai lệch thể tích mẫu.

5.2 Kỹ thuật hút ngược chuyên dụng cho chất lỏng nhớt

Các loại nguyên liệu có độ nhớt cao như glycerin, dầu dừa thô hoặc dung môi dễ bay hơi thường gây dính ướt lớn tại thành trong đầu tip nhựa. Chúng ta bắt buộc phải ứng dụng kỹ thuật hút ngược (Reverse Pipetting) để xử lý nhóm mẫu này.

Cơ chế cơ lý của phương pháp này là bấm pít-tông vượt qua nấc thứ nhất đến nấc xả thứ hai trước khi hút mẫu. Khi xả dịch, chúng ta chỉ bấm đến nấc thứ nhất để bù trừ hoàn toàn thể tích hao hụt do lực bám dính của chất lỏng.

(Đọc thêm: Tiêu chuẩn nước cất dùng phòng thí nghiệm theo TCVN 4851)

6. Lịch trình hiệu chuẩn thiết bị tại kho

6.1 Chu kỳ hiệu chuẩn cân sấy ẩm hồng ngoại Kett

Để duy trì độ tin cậy và tính lưu vết cho các mẻ đo nhanh tại hiện trường, hệ thống cân sấy ẩm Kett FD-660/FD-800 cần được bảo dưỡng nghiêm ngặt. Chúng ta thiết lập chu kỳ hiệu chuẩn quả cân và cảm biến nhiệt độ định kỳ từ 6 đến 12 tháng một lần theo tiêu chuẩn ISO/IEC 17025.

Bên cạnh đó, bộ phận QA cần xây dựng quy trình vệ sinh đĩa sấy bằng chổi mềm chuyên dụng sau mỗi ca vận hành. Hoạt động này ngăn ngừa bụi thô nguyên liệu bám dính vào cảm biến lực gây trôi sai số khối lượng cân.

6.2 Quy trình tự kiểm tra giữa kỳ bằng mẫu chuẩn ẩm

Hoạt động kiểm tra giữa kỳ (Intermediate check) định kỳ hàng tháng đóng vai trò chốt chặn phát hiện sớm sự suy giảm công năng đầu gia nhiệt thạch anh. Chúng ta ứng dụng mẫu chuẩn độ ẩm lý thuyết natri tartrat dihydrat có tỷ lệ ẩm chuẩn 15.66 % +- 0.05 %.

Việc tự đánh giá này giúp kiểm soát lỗi trôi cảm biến đo lường và duy trì tính toàn vẹn dữ liệu đo. Nhật ký hiệu chuẩn thiết bị cần được số hóa và lưu trữ khép kín để sẵn sàng trình xuất cho các đợt thanh tra GMP đột xuất.

Kết luận

Quy hoạch hạ tầng và lắp đặt thiết bị đo kiểm tại khu vực lấy mẫu nguyên liệu thô là mắt xích cốt lõi quyết định chất lượng toàn chuỗi sản xuất. Việc thiết kế phòng lấy mẫu khép kín tiếp giáp kho vận, kiểm soát áp suất âm bốt lấy mẫu để chống bụi bay tự do, ứng dụng tủ cấy vô trùng LK Lab kết hợp dòng cân sấy ẩm hồng ngoại Kett Nhật Bản, thao tác chuẩn hóa Micropipet và lịch trình hiệu chuẩn ISO 17025 định kỳ đều hướng đến mục tiêu triệt tiêu hoàn toàn rủi ro tạp nhiễm chéo. Đồng thời, các giải pháp này còn hỗ trợ đắc lực giúp nhà xưởng dễ dàng vượt qua các kỳ đánh giá nghiêm ngặt theo tiêu chuẩn gmp mỹ phẩm và dược phẩm quốc tế. Công ty Đức Dương tự hào là tổng thầu uy tín, cung cấp toàn diện giải pháp thiết kế thi công bốt lấy mẫu và trang bị thiết bị phòng thí nghiệm chất lượng cao.

Quý doanh nghiệp đang có nhu cầu tư vấn thiết kế layout bốt lấy mẫu Sampling Booth đạt chuẩn hoặc nhận báo giá trọn gói hệ thống tủ cấy vi sinh, cân sấy ẩm hồng ngoại chính hãng, vui lòng liên hệ và để lại thông tin tại CÔNG TY KHOA HỌC KỸ THUẬT ĐỨC DƯƠNG để nhận được sự hỗ trợ chuyên sâu nhất từ đội ngũ kỹ sư dự án.

FAQ

1. Tại sao tiêu chuẩn GMP bắt buộc phải thiết kế bốt lấy mẫu nguyên liệu dạng chênh áp âm?

Khi mở bao bì thô chứa nguyên liệu dạng bột mịn, các hạt bụi siêu nhỏ rất dễ bay lơ lửng tự do ra ngoài không khí kho vận. Thiết kế bốt lấy mẫu (Sampling Booth) chênh áp âm từ -10 Pa đến -15 Pa tạo ra lực hút cưỡng bức hướng nội. Dòng khí động học này ép toàn bộ bụi mịn nguyên liệu đi vào màng lọc HEPA, ngăn ngừa hoàn toàn nguy cơ bụi thô phát tán gây lây nhiễm chéo sang các phân khu lưu trữ lân cận và bảo vệ an toàn hô hấp cho kiểm nghiệm viên.

2. Sự khác biệt giữa việc lấy mẫu dưới bốt lấy mẫu dòng khí Laminar và tủ cấy vô trùng di động là gì?

Bốt lấy mẫu (Sampling Booth) dòng khí Laminar hướng đứng có không gian làm việc rộng rãi, thích hợp cho việc lấy mẫu trực tiếp trên các bao kiện, pallet lớn đặt dưới sàn kho thô. Ngược lại, tủ cấy vi sinh vô trùng di động LM-1800V là khoang lọc khép kín nhỏ gọn đặt trên bàn. Thiết bị này tối ưu cho việc phân tách và định lượng các mẫu nguyên liệu lỏng, mẫu sinh học nhạy cảm thể tích nhỏ đòi hỏi bạt sạch khuẩn đạt Class 100 tuyệt đối khỏi tạp nhiễm từ hơi thở con người.

3. Cân sấy ẩm hồng ngoại Kett FD-800 hoạt động theo cơ chế nào để rút ngắn thời gian đo nhanh dưới 15 phút?

Cân sấy ẩm Kett FD-800 sử dụng nguồn nhiệt bức xạ từ đèn hồng ngoại thạch anh công suất cao trực tiếp tác động lên bề mặt mẫu thô. Bức xạ hồng ngoại kích thích động năng các phân tử nước tự do bay hơi tịnh tiến liên tục mà không làm thay đổi bản chất hóa học của nguyên liệu. Cảm biến trọng lượng tích hợp ghi nhận liên tục độ hao hụt khối lượng và tự động tính toán phần trăm thủy phần hiển thị trực tiếp lên màn hình LED, giúp kỹ thuật viên ra quyết định thông quan lô hàng ngay tại chỗ.

4. Kỹ thuật hút ngược (Reverse Pipetting) bằng Micropipet được thao tác như thế nào để tránh sai số mẫu lỏng nhớt?

Trong kỹ thuật hút ngược, kiểm nghiệm viên ấn nút bấm pít-tông vượt qua nấc thứ nhất đến nấc xả thứ hai rồi nhúng đầu tip nhựa vào chất lỏng nhớt và thả nút từ từ để hút toàn bộ dung dịch. Khi xả mẫu vào cốc nhận, chúng ta chỉ bấm pít-tông dừng lại ở nấc thứ nhất. Một lượng mẫu nhỏ còn dư bám dính lại thành trong đầu tip nhựa sẽ được loại bỏ đi cùng đầu tip, giúp bù trừ hoàn toàn thể tích sai lệch do lực dính ướt cơ học.

5. Cần lưu ý những gì về môi trường lắp đặt cân sấy ẩm hồng ngoại tại khu vực kho vận của nhà máy sản xuất?

Môi trường kho vận luôn chịu chấn động cơ học lớn từ xe nâng, pallet và chứa nhiều bụi bẩn. Vì vậy, cân sấy ẩm hồng ngoại Kett bắt buộc phải được đặt trên mặt bàn thí nghiệm vững chắc, cách biệt hoàn toàn các máy móc có motor rung lắc mạnh. Đồng thời, vị trí đặt cân sấy ẩm cần tránh luồng gió thổi trực tiếp từ hệ điều hòa HVAC để không làm dao động đĩa cân cảm biến, và đĩa sấy thạch anh cần được lau chùi sạch bụi mịn sau mỗi ca đo kiểm.
