Làm thế nào để hệ thống data logger sống sót trong buồng sấy dải nhiệt cao? Đây là bài toán kỹ thuật hóc búa tại nhiều nhà máy dược hiện nay. Khi nhiệt độ vượt ngưỡng, các cell pin lithium và chip nhớ bán dẫn thông thường sẽ bị phá hủy cấu trúc vật lý.

Đối với các Validation Manager và phòng QA, việc lựa chọn phương án bảo vệ xung nhiệt vô cùng quan trọng. Chúng ta cần một quy trình thu thập dữ liệu liên tục nhưng phải cách ly nhiệt hiệu quả cho bo mạch máy.

Bài viết này cung cấp các thông số giới hạn động lực học và giải pháp ứng dụng hộp cách nhiệt dải cao. Hệ thống thiết bị tiên tiến sẽ giúp phòng thử nghiệm của bạn tối ưu hóa hiệu suất thẩm định.

Cách Ghi Nhiệt Độ Trên 200°C An Toàn Cho Data Logger

1. Giới hạn nhiệt độ linh kiện Data Logger

1.1 Ngưỡng phá hủy bo mạch và bộ nhớ flash

Mọi linh kiện điện tử bán dẫn tiêu chuẩn đều sở hữu dải nhiệt độ hoạt động (operating temperature) giới hạn. Các chip nhớ flash và vi mạch bán dẫn thông thường chỉ duy trì tính toàn vẹn cấu trúc dưới ngưỡng 80°C. Khi môi trường vượt quá giới hạn này, các mối hàn vi mô sẽ đối mặt với nguy cơ nóng chảy hoặc đứt gãy tín hiệu.

Sự quá nhiệt dải cao khiến các electron dịch chuyển hỗn loạn, gây ra lỗi sai cấu trúc dữ liệu thô. Do đó, thân máy chính của thiết bị thu thập số liệu không được phép tiếp xúc trực tiếp với luồng khí sấy dải cao. Việc hiểu rõ ranh giới vật lý này giúp chúng ta chủ động ngăn ngừa rủi ro sập nguồn hệ thống.

(Xem thêm: Vì sao chuỗi cung ứng hiện đại không thể thiếu thiết bị ghi nhiệt độ?)

1.2 Rủi ro cháy nổ từ nguồn pin Lithium chịu nhiệt kém

Nguồn năng lượng bên trong các bộ ghi tự động thường sử dụng dòng pin hóa học Lithium-thionyl clorua (Li-SOCl2). Các cell pin này có ngưỡng chịu tải nhiệt lượng tối đa trong khoảng từ 60°C đến 85°C. Nếu tiếp xúc trực tiếp với dải nhiệt của lò sấy công nghiệp, áp suất nội tại của cell pin sẽ tăng mạnh.

Hiện tượng tăng áp suất nội môi này dẫn đến phồng lớp vỏ bảo vệ và rò rỉ dung dịch điện ly độc hại. Hệ quả là mạch nguồn bị ngắn mạch hoàn toàn, thậm chí gây kích nổ phá hủy buồng sấy vô trùng. Nhờ vậy, việc cách ly nhiệt bảo vệ cell pin là điều kiện bắt buộc để bảo an toàn cho nhân sự phòng Lab.

2. Nguyên lý bảo vệ của vỏ cách nhiệt Gel

2.1 Cơ chế hấp thụ và cản nhiệt của lớp Gel chuyên dụng

Để giải quyết bài toán dải nhiệt cao, chúng ta cần tích hợp giải pháp cơ khí vỏ bảo vệ chịu nhiệt cho model TC-Log 8 S-USB. Thiết bị phụ trợ này ứng dụng nguyên lý hấp thụ nhiệt năng thụ động để cản trở dòng nhiệt. Vách trong của hộp chứa một lớp gel giữ nhiệt đặc chủng hoặc sợi silica chịu dải nhiệt dốc.

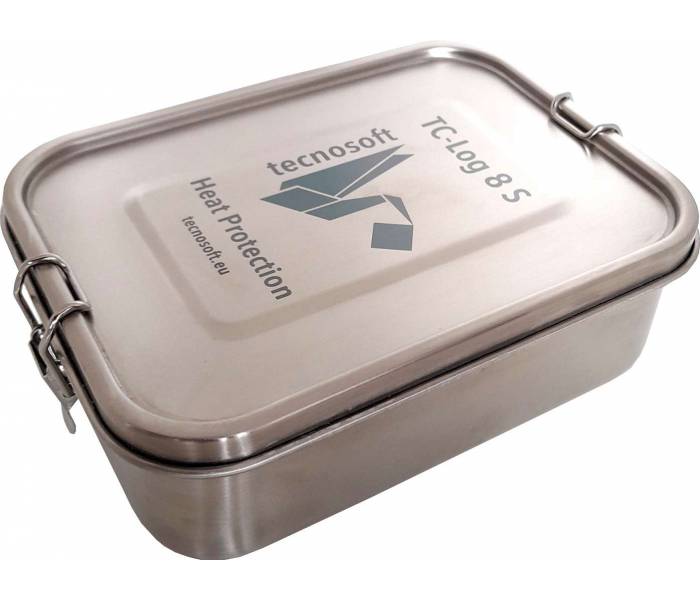

Vỏ bảo vệ chịu nhiệt cho Data Logger ở nhiệt độ cao mà không bị hỏng của hãng Technosoft

Khi buồng sấy nâng nhiệt lượng, lớp gel sẽ hấp thụ phần lớn năng lượng bức xạ và làm chậm quá trình truyền nhiệt vào tâm. Cơ chế cách ly cơ học này giữ cho khoang chứa thân máy luôn ở mức dưới 80°C. Vì thế, bo mạch của máy đo luôn vận hành trong dải nhiệt độ phòng lý tưởng ổn định.

2.2 Tương quan giữa nhiệt độ ngoài và thời gian bảo vệ

Bạn cần lưu ý rằng thời gian bảo vệ nhiệt của hộp cách ly là một thông số hữu hạn. Định mức thời gian này phụ thuộc tuyến tính vào ngưỡng nhiệt thực tế của lò sấy công nghiệp. Theo tài liệu kỹ thuật của hãng Tecnosoft, tương quan động lực học nhiệt được quy chuẩn như sau:

Nhiệt độ môi trường sấy	Thời gian bảo vệ an toàn tối đa	Trạng thái pin nội môi
200°C	120 phút	< 80°C (An toàn)
250°C	70 phút	< 80°C (An toàn)
300°C	40 phút	Giới hạn cảnh báo

Kỹ thuật viên QC phải dựa vào bảng thông số này để thiết lập chu trình sấy phù hợp. Nếu thời gian vận hành ca vượt quá giới hạn cách nhiệt, hệ thống bo mạch bên trong sẽ bị phá hủy hoàn toàn.

3. Cấu trúc và vật liệu dây cặp nhiệt điện dải cao

3.1 Phân biệt hiệu suất dây Thermocouple loại K và loại T

Phương pháp đo nhiệt độ dải rộng bắt buộc phải sử dụng các đầu dò cặp nhiệt điện (Thermocouple) thiết kế rời. Bạn cần phân biệt rõ đặc tính động học của dây loại K (Chromel-Alumel) và loại T (Copper-Constantan). Dây loại T sở hữu độ chính xác cao nhưng giới hạn dải đo trên thường dưới 400°C.

Ngược lại, dây cặp nhiệt điện loại K sở hữu dải đo rộng vượt trội lên tới 1200°C. Do đó, đối với các hầm sấy tiệt trùng nhà máy dược, dòng dây loại K là lựa chọn tối ưu nhất. Vật liệu bọc vỏ dây phải cấu tạo từ sợi thủy tinh chịu nhiệt để tránh nóng chảy gây ngắn mạch.

3.2 Cơ chế kết nối compact không đầu nối (without connectors)

Cấu trúc phần cứng tối giản đóng vai trò quan trọng khi thiết kế hệ thống đo kiểm lò sấy dải cao. Căn cứ theo bản thông số kỹ thuật từ nhà sản xuất Tecnosoft, các dây thermocouple được đấu nối trực tiếp vào bo mạch. Thiết bị ứng dụng cơ chế kẹp vít compact cố định và hoàn toàn không dùng các giắc cắm đầu nối (without connectors).

Thiết kế không đầu nối giúp thu gọn kích thước hình học tổng thể của hệ thống xuống mức tối thiểu. Nhờ vậy, bạn có thể dễ dàng đặt toàn bộ cấu hình máy ghi và vỏ bảo vệ vào khay. Giải pháp cơ khí dải hẹp này loại bỏ các điểm nghẽn diện tích trong buồng sấy áp suất.

Để nhận được sơ đồ thiết lập layout và tư vấn cấu hình dây cặp nhiệt điện tương thích với hệ thống lò sấy vô trùng của nhà máy, bạn có thể điền thông tin yêu cầu tại Form Liên hệ Công ty Đức Dương để đội ngũ kỹ sư giải pháp hỗ trợ nhanh chóng.

4. Giải pháp thẩm định nhiệt độ lò sấy bằng máy ghi 8 kênh

4.1 Quản lý lập bản đồ nhiệt đa điểm đồng thời

Trong quy trình phân tích và thẩm định QC, việc phân bổ đầu dò đo đa vị trí là bắt buộc. Hệ thống thiết bị ghi nhiệt độ 8 kênh TC-Log 8 S-USB do Đức Dương phân phối đáp ứng tốt yêu cầu này. Thiết bị cho phép thu nhận tín hiệu đồng thời từ 8 đầu dây cặp nhiệt điện dải rộng độc lập.

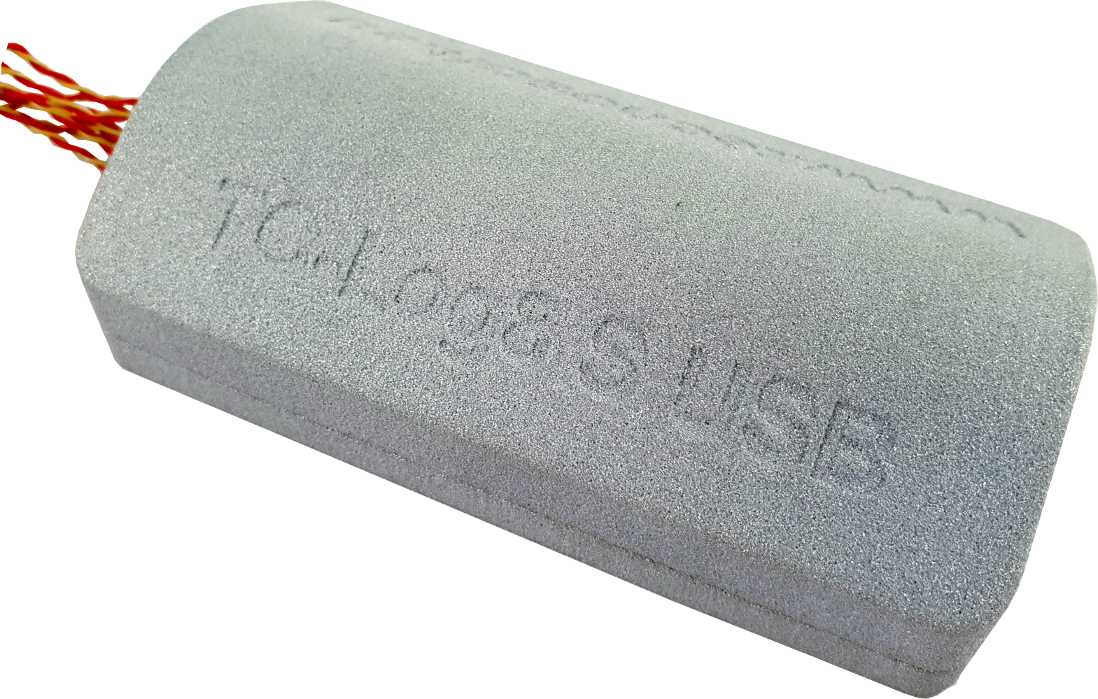

Data Logger của hãng Technosoft do Đức Dương phân phối có thể ghi nhiệt độ dải rộng tại 8 điểm khác nhau

Năng lực đo đa kênh song song giúp Validation Manager dễ dàng xây dựng bản đồ nhiệt (Thermal mapping) chính xác. Bạn có thể định vị rõ các điểm chết nhiệt bên trong buồng sấy công nghiệp. Việc kiểm soát đa điểm giúp loại bỏ rủi ro sai số hệ thống và bảo vệ chất lượng lô hàng.

(Xem thêm: Hướng dẫn cách temperature mapping cho nồi hấp tiệt trùng)

4.2 Tiêu chuẩn phần mềm đáp ứng FDA 21 CFR Phần 11

Tính pháp lý của dữ liệu đo thô là tiêu chí tối thượng đối với ngành sản xuất thiết bị y tế. Dữ liệu trích xuất từ cấu hình máy của hãng Tecnosoft được quản lý bằng phần mềm chuyên dụng. Hệ thống hỗ trợ lưu vết lịch sử thao tác tự động (Audit Trail) và bảo mật tài khoản người dùng đa cấp.

Cơ chế số hóa này đáp ứng hoàn toàn các điều khoản nghiêm ngặt của tiêu chuẩn FDA 21 CFR Phần 11. Mọi kết quả phân tích nồng độ nhiệt và thời gian sấy đều không thể chỉnh sửa bất hợp pháp. Nhờ đó, hồ sơ thẩm định của nhà máy luôn đạt độ tin cậy tuyệt đối trước cơ quan hậu kiểm.

5. Quy trình làm mát và kết xuất dữ liệu an toàn

5.1 Kỹ thuật làm mát tự nhiên chống sốc nhiệt vật liệu

Thao tác kỹ thuật sau khi kết thúc mẻ sấy dải cao quyết định lớn đến tuổi thọ phần cứng. Khi lấy hộp bảo vệ ra khỏi lò sấy trên 200°C, bạn tuyệt đối không nhúng thiết bị vào nước lạnh. Hành động sai lầm này gây ra hiện tượng co ngót đột ngột do sốc nhiệt vật liệu (Thermal shock).

Hệ quả là kết cấu lớp gel và gốm cách nhiệt bên trong buồng chứa sẽ bị nứt vỡ vĩnh viễn. Quy trình chuẩn là đặt hộp bảo vệ trên bề mặt phẳng chịu nhiệt để tản nhiệt tự nhiên. Bạn chỉ được phép mở nắp hộp khi nhiệt độ vỏ kim loại hạ xuống mức an toàn dưới 40°C.

5.2 Kết xuất dữ liệu qua cổng giao tiếp USB tốc độ cao

Sau khi hoàn thành bước làm mát tự nhiên, bạn tiến hành lấy thân máy ra khỏi vỏ Gel. Lúc này, chúng ta kết nối bo mạch với máy tính thông qua cổng giao tiếp USB tích hợp. Phần mềm đồ họa chuyên dụng sẽ tự động chuyển đổi các dữ liệu gốc thành biểu đồ nhiệt thời gian thực.

Dữ liệu kết xuất là căn cứ khoa học để bạn tính toán giá trị tiệt trùng hữu hiệu (F0). Chu trình số hóa khép kín này đảm bảo độ chính xác đo lường lý hóa đạt mức cao nhất. Nhờ vậy, phòng Lab dễ dàng lưu trữ báo cáo kỹ thuật phục vụ công tác quản lý chất lượng.

(Xem thêm: Giải pháp ghi dữ liệu nhiệt độ không dây hiệu quả cho phòng lab)

6. Dự toán ngân sách và dịch vụ hiệu chuẩn hệ thống

6.1 Tổng chi phí sở hữu hệ thống thẩm định dải cao

Việc phân tích bài toán kinh tế khi đầu tư giải pháp đo nhiệt độ cần dựa trên tổng chi phí sở hữu. Chi phí ban đầu bao gồm bộ ghi đa kênh, vỏ bọc bảo vệ gel và combo dây dò chịu nhiệt. Mặc dù ngân sách đầu tư ban đầu cao, hệ thống giúp nhà máy tối ưu hóa chi phí vận hành.

Thiết bị tự động hóa ngăn ngừa rủi ro phải hủy bỏ toàn bộ lô dược phẩm do sai số đo lường. Quá trình kiểm soát động học dải hẹp giúp bạn phát hiện sớm các sai lệch nhiệt lượng buồng sấy. Đây là phương án đầu tư mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

6.2 Yêu cầu hiệu chuẩn định kỳ đạt chuẩn ISO 17025

Để kết quả trích xuất dữ liệu phân tích có giá trị pháp lý, thiết bị đo phải có lịch trình hiệu chuẩn. Theo quy chuẩn ISO 17025, toàn bộ hệ máy ghi và dây cặp nhiệt điện bắt buộc phải kiểm định định kỳ. Tần suất khuyến nghị cho môi trường công nghiệp là 6 tháng hoặc 12 tháng một lần.

Công ty Đức Dương hỗ trợ trọn gói dịch vụ hậu mãi và kiểm định dải nhiệt cao chính xác. Chúng tôi cung cấp đầy đủ hồ sơ nguồn gốc thiết bị và sẵn có nguồn pin lithium chịu nhiệt thay thế. Sự đồng bộ này giúp chu trình kiểm soát chất lượng phòng Lab luôn vận hành ổn định.

Kết luận

Tóm lại, việc ghi nhận dữ liệu nhiệt độ trên 200°C đòi hỏi sự đồng bộ nghiêm ngặt về mặt giải pháp cơ khí. Bạn cần kết hợp đầu dò cặp nhiệt điện bọc sợi thủy tinh chịu nhiệt trực tiếp, hệ hộp cách nhiệt Gel cản bức xạ bảo vệ thân máy và thiết bị ghi đa kênh đáp ứng tiêu chuẩn FDA 21 CFR Phần 11. Công ty Khoa học Kỹ thuật Đức Dương tự hào cung cấp giải pháp đo nhiệt độ dải cao chuyên sâu từ thương hiệu toàn cầu Tecnosoft, đồng hành cùng các nhà máy dược phẩm tại Việt Nam nâng cao năng lực thẩm định đạt chuẩn quốc tế.

Để nhận hồ sơ kỹ thuật chi tiết, catalog thông số và bảng báo giá dòng sản phẩm máy chuẩn độ tự động Sonnen K1306, quý khách hàng vui lòng điền thông tin tại Liên hệ Công ty Đức Dương hoặc liên hệ hotline phòng dự án thiết bị phân tích của chúng tôi để được hỗ trợ chuyên sâu nhất.

CÔNG TY KHOA HỌC KỸ THUẬT ĐỨC DƯƠNG

Địa chỉ: 1014/67 Tân Kỳ Tân Quý, Bình Hưng Hòa, Bình Tân, HCM

Tel: (028) 3762 8042 - 3762 8043 - 3750 8514 - 3750 8793

Fax: 028 37628043

Email: ducduong@ducduongco.com

Website: ducduongco.com

ZALO OA: DUC DUONG SCI

FAQ

Tại sao vỏ cách nhiệt Gel chỉ bảo vệ được Data Logger trong một khoảng thời gian nhất định ở nhiệt độ trên 200°C?

Vỏ bảo vệ chịu nhiệt vận hành theo nguyên lý cản nhiệt và hấp thụ nhiệt lượng chủ động thông qua lớp vật liệu cách nhiệt (gel hoặc gốm) bên trong lòng vỏ bọc kim loại. Lớp gel này có dung nhiệt hữu hạn và sẽ dần bị bão hòa năng lượng theo thời gian. Khi vượt quá giới hạn thời gian quy định trong catalog của hãng Tecnosoft, nhiệt lượng dải cao bên ngoài sẽ xuyên qua lớp bọc cách nhiệt, làm tăng mức nhiệt bên trong buồng chứa và gây nguy cơ phá hủy bo mạch máy ghi dữ liệu.

Sự khác biệt cốt lõi giữa dây cặp nhiệt điện Thermocouple loại K và loại T dùng cho hầm sấy Dược phẩm là gì?

Dây cặp nhiệt điện Thermocouple loại T (Đồng–Constantan) sở hữu độ chính xác đo lường rất cao ở dải nhiệt độ trung bình và dải âm, nhưng giới hạn chịu nhiệt dải trên thường chỉ đạt mức 400°C và lớp bọc Teflon dễ bị biến tính. Trong khi đó, dây cặp nhiệt điện loại K (Chromel–Alumel) sở hữu dải đo rộng vượt trội lên tới 1200°C, kết hợp lớp bọc bảo vệ bằng sợi thủy tinh trơ nhiệt, mang lại dải dung sai chịu tải xung nhiệt an toàn và bền bỉ hơn khi đưa vào môi trường lò sấy nhiệt độ trên 200°C liên tục.

Thiết bị ghi nhiệt độ TC-Log 8 S-USB kết nối dây đo dạng không cần đầu nối (without connectors) mang lại lợi ích gì?

Thiết kế kết nối compact không cần phích cắm giắc đầu nối (without connectors) của model TC-Log 8 S-USB cho phép các đầu dây cặp nhiệt điện được đấu nối trực tiếp vào các cổng kẹp vít trên bo mạch chính của bộ ghi dữ liệu. Cấu trúc cơ khí dải hẹp này loại bỏ hoàn toàn kích thước cồng kềnh của các giắc cắm công nghiệp tiêu chuẩn, giữ cho tổng thể kích thước của máy luôn siêu nhỏ gọn để đặt vừa vặn bên trong các hộp vỏ bọc bảo vệ chịu nhiệt dải hẹp.

Tại sao phần mềm điều khiển hệ thống Data Logger thẩm định nhiệt độ bắt buộc phải đáp ứng tiêu chuẩn FDA 21 CFR Phần 11?

Trong ngành sản xuất Dược phẩm và Thiết bị y tế, mọi dữ liệu đo ghi nhiệt độ mẻ sấy tiệt trùng gốc đều là bằng chứng chứng minh tính an toàn sinh học của lô sản phẩm trước khi xuất xưởng. Tiêu chuẩn FDA 21 CFR Phần 11 quy định phần mềm hệ thống bắt buộc phải tích hợp chữ ký số bảo mật, phân cấp tài khoản truy cập chống giả mạo kết quả đo, và lưu vết tự động mọi hành vi thao tác (Audit Trail) để phục vụ công tác thanh tra chất lượng của cơ quan quản lý.

Có được nhúng vỏ hộp bảo vệ chịu nhiệt kim loại vào nước lạnh sau khi lấy ra khỏi lò sấy 200°C không?

Tuyệt đối Không. Việc nhúng vỏ bọc bảo vệ kim loại đang ở mức nhiệt độ cao trên 200°C trực tiếp vào nước lạnh hoặc chất lỏng làm mát sẽ gây ra hiện tượng sốc nhiệt vật liệu (Thermal shock) cực kỳ nguy hiểm. Sự co ngót đột ngột không đồng đều giữa lớp vỏ kim loại bên ngoài và kết cấu gốm/gel cách nhiệt bên trong sẽ làm nứt vỡ, phá hủy hoàn toàn cấu trúc hấp thụ nhiệt của vỏ bọc, đồng thời hơi nước ngưng tụ đột ngột có thể lọt vào trong gây hỏng thân máy Data Logger.
