Hướng Dẫn Cách Temperature Mapping Cho Nồi Hấp Tiệt Trùng

2.2. Sơ đồ rải bộ ghi cho dòng máy 106 lít

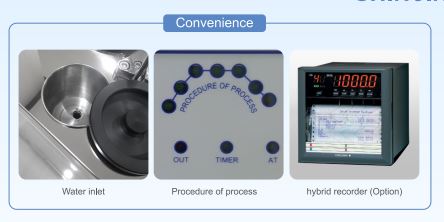

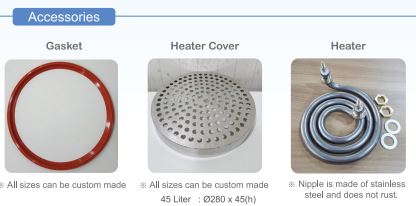

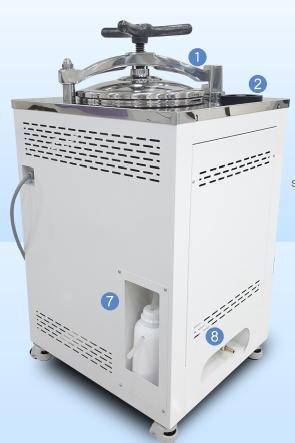

Để triển khai đo thực tế, cấu trúc hình học của buồng hấp sẽ quyết định số lượng cảm biến. Các hướng dẫn quốc tế quy định bạn phải sử dụng tối thiểu từ 5 đến 9 điểm đo độc lập. Chúng ta hãy ứng dụng mô hình này trực tiếp trên dòng nồi hấp tiệt trùng dung tích 106 lít cửa điện SJ-AD100 của hãng sản xuất SJ Clave.

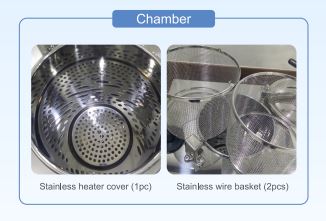

Kỹ thuật viên cần rải bộ ghi dữ liệu tự động theo sơ đồ phân bổ hình khối khoa học. Bạn nên tham khảo kết cấu chuẩn hóa tại trang sản phẩm SJ Clave AD Series để định vị. Quy trình rải thiết bị đo nhiệt độ bao gồm:

• Đặt 1 cảm biến tại giỏ chứa mẫu phía trên cùng (vùng gần nắp đậy).

• Đặt 2 cảm biến đối xứng tại giỏ giữa để kiểm tra dòng hơi đối lưu.

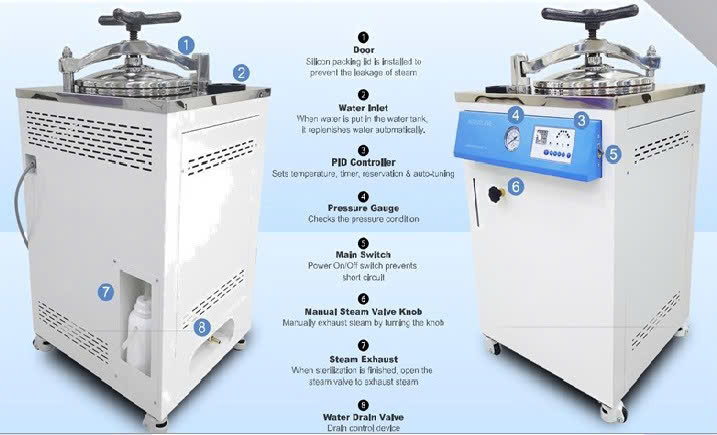

• Đặt 1 cảm biến tại điểm lạnh đáy nồi gần vị trí đường ống xả nước ngưng.

• Thiết lập 1 cảm biến nằm kế bên đầu dò điều khiển gốc của thiết bị hấp đứng.

​

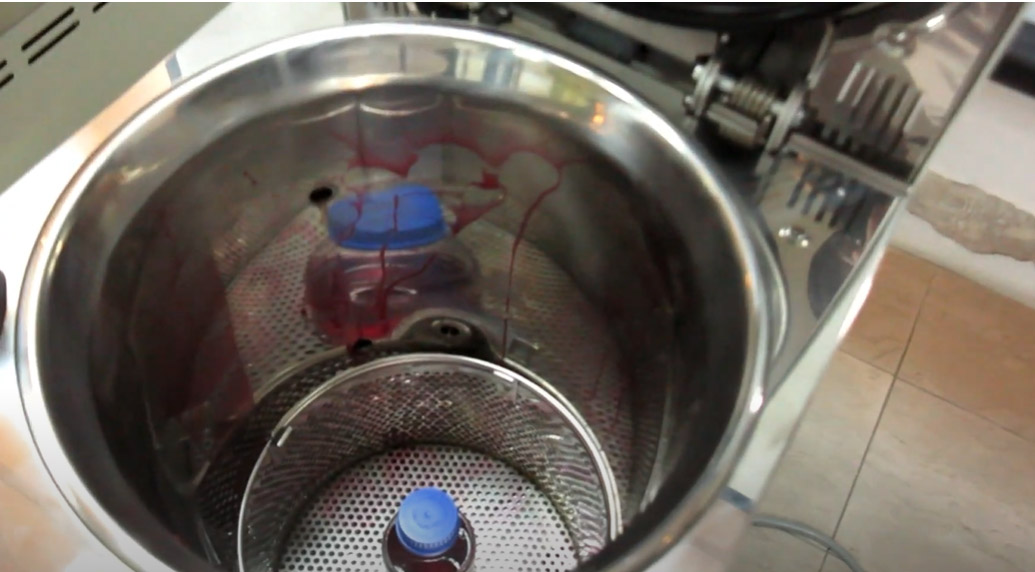

Phải đặt thiết bi đo ở nhiều chỗ trong nồi hấp để đảm bảo temperature mapping chính xác

3. Thao tác cài đặt phần mềm điều khiển SPD

3.1. Đồng bộ kết nối phần cứng và phần mềm

Quy trình chuẩn bị phần mềm là bước khởi đầu bắt buộc để thu thập dữ liệu thô chính xác. Trước tiên, chúng ta cần cắm thiết bị đọc dữ liệu DiskInterface HS vào máy tính thông qua cổng giao tiếp USB. Hệ điều hành Windows sẽ tự động nhận diện và thiết lập cấu hình kết nối phần cứng.

Sau đó, bạn tiến hành khởi động phần mềm SPD để bắt đầu quản lý các bộ ghi chịu nhiệt. Nhân viên phòng Lab có thể dễ dàng tải phiên bản mới nhất tại trang quản lý phần mềm SPD Tecnosoft chính thức. Giao diện hiển thị trực quan sẽ giúp chúng ta rà soát trạng thái pin và bộ nhớ của từng viên logger.

3.2. Cấu hình tham số Acquisition Step

Sau khi đồng bộ thành công, việc cấu hình kịch bản chạy máy cần được thực hiện cẩn thận. Bạn hãy nhấp chuột vào nút "Cấu hình" (Configuration) để thiết lập các tham số vận hành. Theo hướng dẫn sử dụng data logger của Technosoft, hai thông số cốt lõi cần cài đặt bao gồm:

• Acquisition Step: Đây là khoảng cách thời gian giữa hai lần ghi số liệu nhiệt độ liên tiếp. Chúng ta nên cài đặt dải thời gian từ 10 đến 30 giây để biểu đồ không bị mất nét.

• Start Date Time: Thiết lập ngày giờ kích hoạt tự động phù hợp với lịch vận hành thực tế. Bạn hãy tích chọn ô Multiple Start nếu muốn đồng bộ hóa kịch bản cho nhiều thiết bị đo cùng lúc.

​

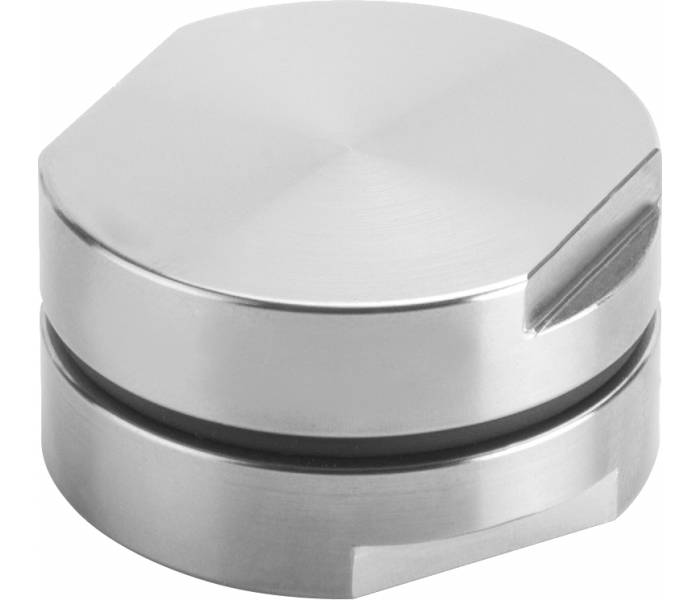

Thiết bị đo nhiệt độ SterilDisk - TS01SD của Technosoft phục vụ Temperature Mapping tốt

4. Trích xuất số liệu và lập hồ sơ thẩm định

4.1. Phân tích biểu đồ bằng công cụ Marker

Khi chu kỳ tiệt trùng kết thúc, việc lấy bộ ghi ra khỏi nồi hấp cần thực hiện an toàn. Bạn hãy đặt thiết bị đo vào đế đọc để tiến hành truyền dữ liệu về máy tính. Kỹ thuật viên nhấp chọn nút "Click Data" để phần mềm tự động vẽ biểu đồ nhiệt thô thời gian thực.

Để tính toán chính xác, chúng ta sử dụng công cụ Marker có biểu tượng dấu cộng trên thanh menu. Tính năng này giúp khoanh vùng tách biệt giai đoạn tiệt trùng bão hòa ổn định với quá trình gia nhiệt ban đầu. Việc cô lập số liệu này là bắt buộc trong quy trình cách quản lý logbook nồi hấp tiệt trùng đúng ISO 17025. Các khu vực nằm ngoài dấu Marker chọn sẽ tự động chuyển sang màu xám để dễ quan sát.

4.2. Xuất dữ liệu Excel lưới nhiệt độ đạt chuẩn

Bước tiếp theo là chuyển đổi dữ liệu thô thành tài liệu nghiệm thu kỹ thuật hoàn chỉnh. Phần mềm hỗ trợ xuất tệp báo cáo mặc định sang định dạng .SLK hoặc bảng tính Excel rất tiện lợi. Chúng ta cần trích xuất bảng lưới nhiệt độ (Temperature Grid) để theo dõi chi tiết sai số.

Tiêu chuẩn chất lượng quy định dải sai số chấp nhận được tại giai đoạn giữ nhiệt vô cùng khắt khe. Cụ thể, nhiệt độ tiệt trùng phải duy trì ổn định từ 121 độ C đến 124 độ C. Đồng thời, độ lệch giữa các điểm cảm biến không được phép vượt quá ≤±0.5 ∘ C. Nếu số liệu nằm ngoài ranh giới này, nồi hấp của bạn sẽ bị tính lỗi vận hành không phù hợp.

5. Đánh giá giải pháp Logger tự ghi không dây

5.1. Ưu thế công nghệ của SterilDisk TS01SD

Để tối ưu hóa độ chính xác, việc lựa chọn phần cứng thu thập số liệu đóng vai trò quyết định. Sử dụng hệ thống dây dẫn thermocouple cũ thường gây rò rỉ áp suất qua gioăng đệm nắp nồi. Do đó, chúng ta nên chuyển sang giải pháp dùng viên logger độc lập không dây tiên tiến.

Thiết kế của thiết bị đo nhiệt độ SterilDisk TS01SD do hãng Tecnosoft chế tạo đáp ứng hoàn hảo môi trường khắc nghiệt này. Vỏ máy làm bằng thép không gỉ cao cấp đạt cấp bảo vệ IP68 chống nước tuyệt đối. Bạn có thể tra cứu dải đo lên đến 140 độ C tại datasheet kỹ thuật SterilDisk Tecnosoft. Thiết bị chịu được áp suất cao trên 5 bar giúp bảo vệ an toàn mạch điện tử bên trong.

5.2. Phân tích bài toán kinh tế đầu tư thiết bị

Xét về lâu dài, việc tự trang bị hệ thống đo nhiệt ẩm mang lại lợi ích kinh tế vượt trội cho phòng Lab. Chúng ta hoàn toàn làm chủ thời gian kiểm tra thiết bị sau mỗi lần bảo trì phần cứng. Hãy cùng so sánh chi phí vận hành thực tế qua bảng số liệu ước tính dưới đây:
