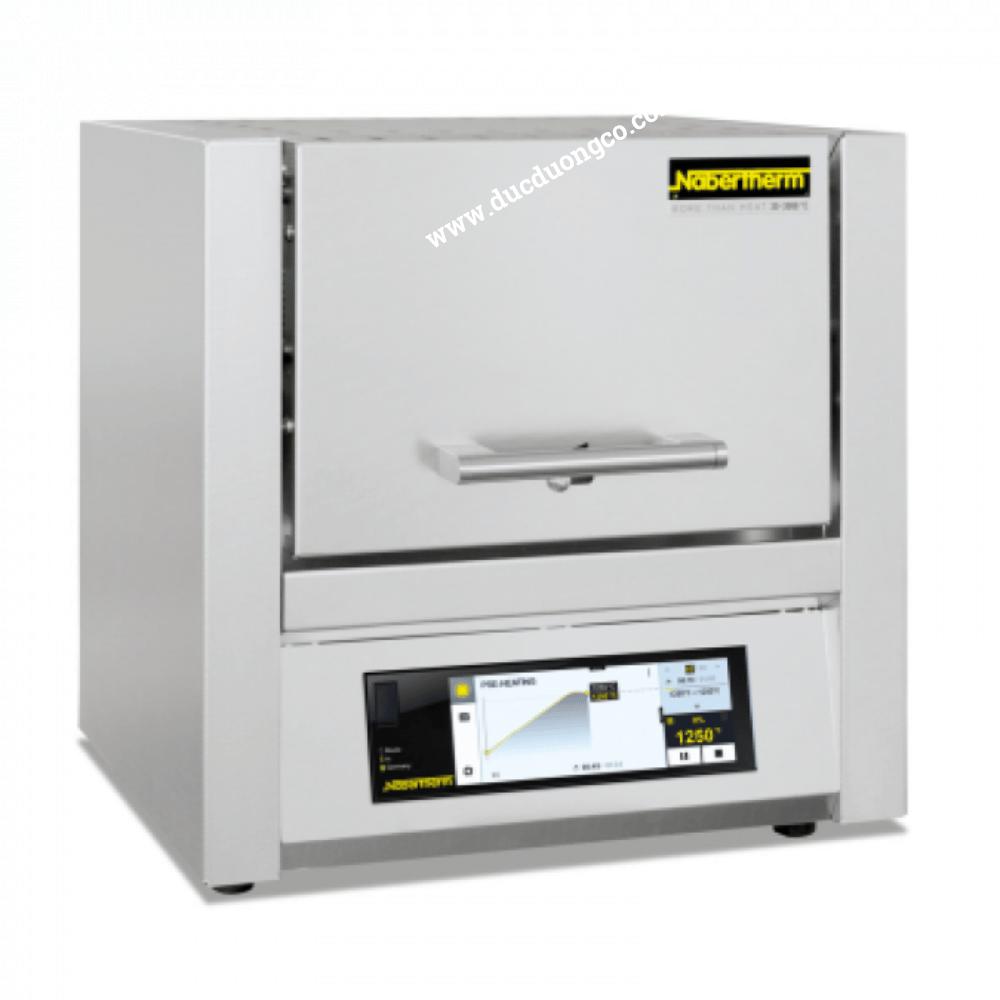

Cơ chế phân phối nhiệt lượng trong lò nung phòng thí nghiệm phụ thuộc lớn vào hai yếu tố vật lý. Đó chính là bức xạ nhiệt trực tiếp từ thanh gốm sưởi và dòng đối lưu không khí tự nhiên di chuyển trong buồng. Tuy nhiên, dòng năng lượng này không bao giờ phân tán đồng đều tuyệt đối tại mọi vị trí.

Khu vực sát cửa lò luôn là nơi chịu tổn thất nhiệt mạnh nhất do hiện tượng bức xạ ngược ra lớp vỏ bảo vệ. Ngược lại, các góc đáy lò lại dễ hình thành những vùng trũng nhiệt độ thấp hơn trung bình. Chúng ta cần lưu ý hiện tượng quá nhiệt cục bộ sẽ xảy ra nếu đặt đĩa sứ quá gần vách bên, nơi tích hợp trực tiếp các tấm gốm sưởi điện trở chịu tải.

1.2 Tác động tiêu cực của khí thải tồn đọng

Quá trình nung các hợp chất hữu cơ hóa tro thường sinh ra một lượng lớn khí thải sinh học như khói và hơi nước. Nếu hệ thống xả khí hoạt động kém hiệu quả, lượng tạp chất này sẽ nhanh chóng tích tụ bên trong buồng. Chúng vô tình tạo thành một lớp màng khí lạnh bao bọc xung quanh vật liệu nung.

Lớp khí tồn đọng tại các góc lò sẽ ngăn chặn trực tiếp sự lưu thông của các dòng đối lưu không khí tự nhiên. Hậu quả trực tiếp là nhiệt độ tại các điểm này bị sụt giảm đáng kể so với vùng trung tâm. Chính sự xuất hiện của các dải nhiệt độ bất đối xứng này khiến cho các mẫu nung ở góc không thể chín đều.

2. Tiêu chuẩn DIN 17052-1 về độ đồng đều nhiệt

2.1 Định nghĩa sai số nhiệt độ theo chuẩn Đức

Để đánh giá một hệ thống lò nung phòng thí nghiệm có đạt chất lượng hay không, các tổ chức quốc tế sử dụng những bộ khung pháp lý rất nghiêm ngặt. Tiêu chuẩn DIN 17052-1 của Đức được xem là thước đo uy tín nhất hiện nay để định lượng độ đồng đều nhiệt độ trong buồng nung. Tiêu chuẩn này phân loại thiết bị dựa trên sai số thực tế tại các điểm đo cố định.

Theo quy định từ tài liệu kỹ thuật của hãng Nabertherm (Đức), một thiết bị chuẩn phòng Lab phải đạt mức sai số hình học tối đa là +-5K (tương đương +- 5 độ C) trong không gian làm việc trống. Phép đo này được thực hiện bằng cách phân bổ tối thiểu 9 đầu dò nhiệt chuyên dụng tại các góc và trung tâm của buồng lò.

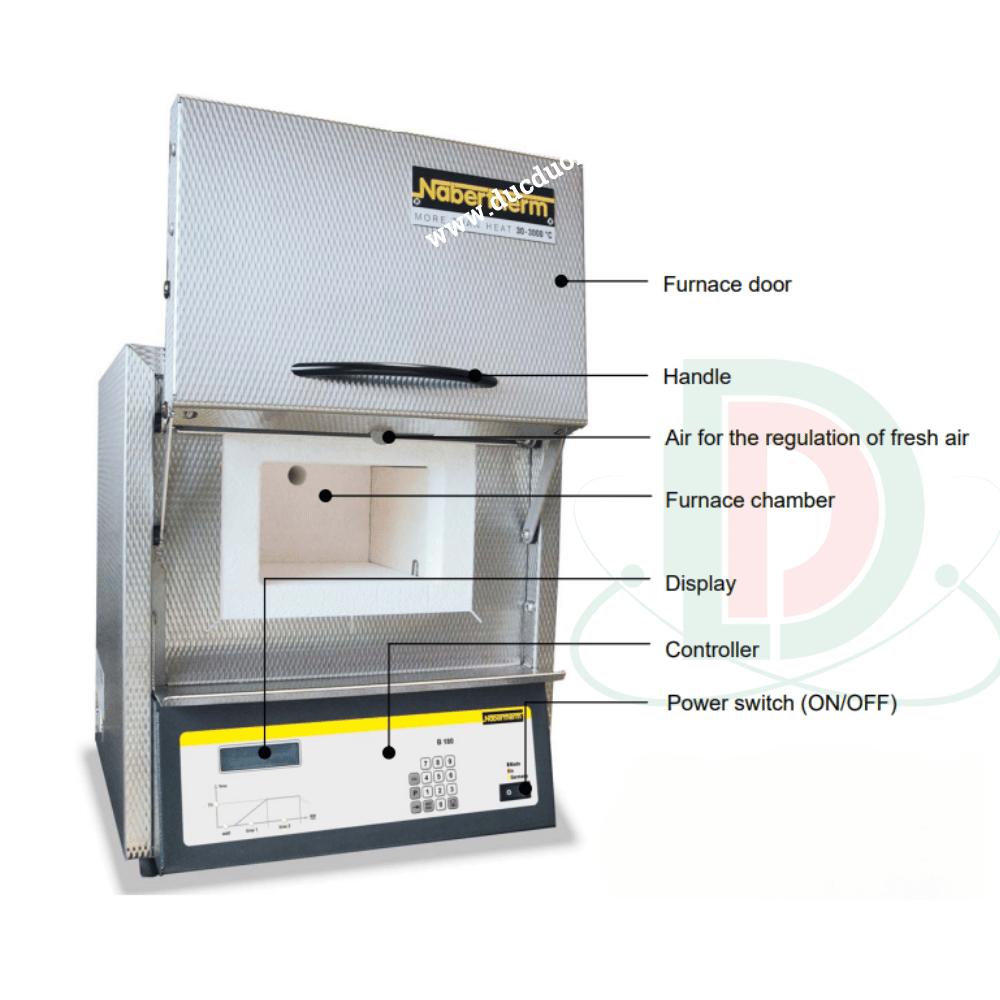

Lò nung phòng thí nghiệm phải tuân theo tiêu chuẩn DIN 17052-1 của Đức

2.2 Sự khác biệt giữa buồng lò trống và có tải mẫu

Chúng ta cần hiểu rõ một thực tế rằng, độ đồng đều nhiệt độ khi lò trống không bao giờ trùng khớp với khi lò có tải mẫu. Khi bạn xếp đầy các đĩa gốm sứ hay chén nung vào buồng, vật liệu của chúng sẽ hấp thụ một lượng nhiệt năng rất lớn. Quá trình này làm xáo trộn hoàn toàn biểu đồ phân bổ dòng nhiệt ban đầu của nhà sản xuất.

Chính vì vậy, việc đọc và hiểu chính xác chứng nhận hiệu chuẩn nhiệt độ (Calibration Certificate) từ các đơn vị như Quatest là bắt buộc. Tài liệu này giúp kỹ thuật viên xác định được dải nhiệt thực tế khi vận hành dòng lò nung chịu tải. Dưới đây là bảng thông số sai lệch nhiệt lượng cho phép theo từng phân khúc ứng dụng:

Nhiệt độ nung mục tiêu (∘C)	Sai số không gian trống tiêu chuẩn DIN 17052-1 PDF	Sai số khuyến cáo khi chịu tải mẫu thực tế
500 độ C	+-3K	5 độ C
800 độ C	+-5K	7 độ C
1100 độ C	+-5K	10 độ C

3. Kỹ thuật xếp mẫu và điều phối dòng khí đối lưu

3.1 Quy tắc khoảng cách vàng giữa các đĩa nung

Thao tác sắp xếp các đĩa nung sứ (Crucible) trong không gian buồng ảnh hưởng trực tiếp đến khả năng tiếp nhận nhiệt năng của mẫu. Kỹ thuật viên tuyệt đối không được xếp các chén nung quá sát nhau hoặc chồng chất lên nhau một cách tự phát. Hành vi này sẽ tạo ra hiện tượng che khuất bức xạ nhiệt giữa các vật liệu phân tích.

Chúng ta cần tuân thủ nghiêm ngặt quy tắc khoảng cách "vàng" bằng cách giữ khoảng trống tối thiểu 20mm giữa các đĩa nung. Đồng thời, bạn phải đặt mẫu cách xa các vách tường lò và cửa lò ít nhất là 30mm. Nếu cần xử lý lượng mẫu lớn, chúng ta nên đầu tư hệ thống khay chứa nhiều tầng (Charging Rack) có kết cấu đục lỗ thông khí chuyên dụng để tối ưu hóa không gian.

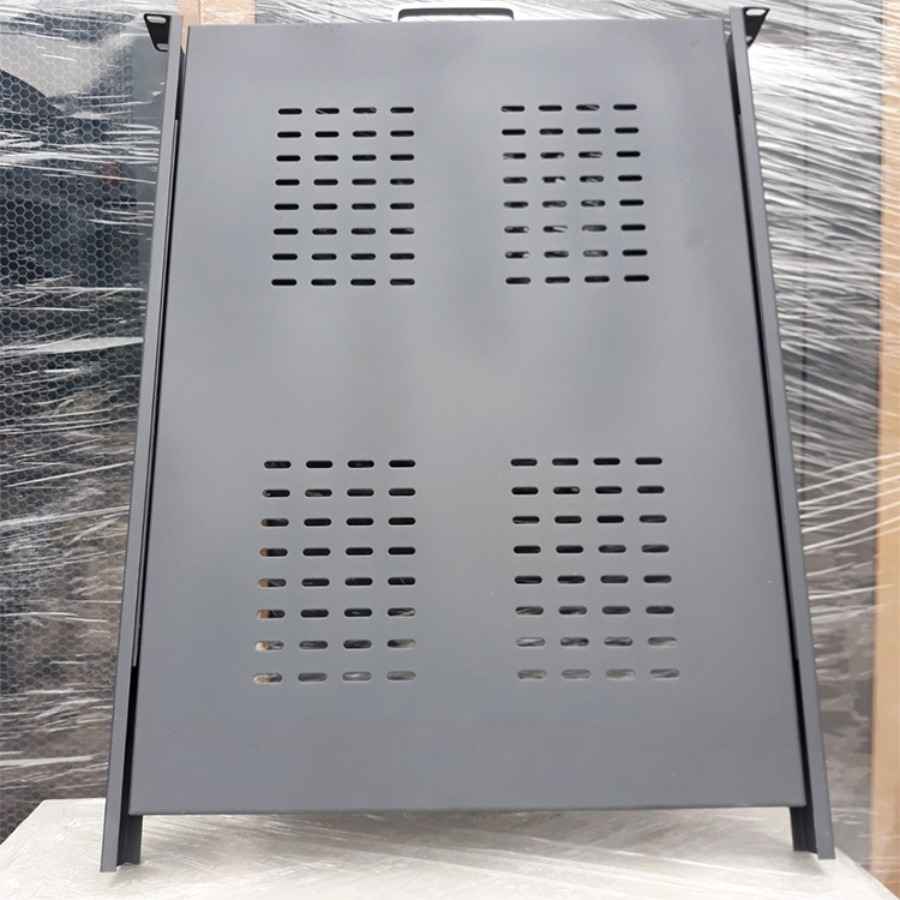

Nên đầu tư khay chứa nhiều tầng cho lò nung phòng thí nghiệm

3.2 Vận hành hệ thống van nạp và xả khí thải

Hệ thống van điều chỉnh khí nạp (Adjustable air inlet) tích hợp ở mặt trước của lò nung phòng thí nghiệm đóng vai trò như một bộ điều phối dòng nhiệt. Trong giai đoạn đầu của quá trình hóa tro hữu cơ, chúng ta nên mở rộng van để cấp đủ oxy cho phản ứng đốt cháy diễn ra hoàn toàn. Việc này giúp loại bỏ nhanh các hợp chất dễ bay hơi ra khỏi buồng.

Tuy nhiên, tại giai đoạn giữ nhiệt ổn định (Holding time), kỹ thuật viên cần đóng bớt van nạp khí lại nhằm ngăn chặn hiện tượng mất nhiệt cục bộ. Đồng thời, hệ thống ống xả phía sau (Chimney) hoặc quạt hút phụ trợ phải được duy trì ở trạng thái thông thoáng. Sự kết hợp này giúp ổn định áp suất và phân tán đều dòng nhiệt lưu thông trong lòng lò.

Để được hướng dẫn tự kiểm tra và khắc phục nhanh 5 lỗi phân bổ nhiệt độ thiết bị trước kỳ đánh giá ISO 17025, Quý kỹ sư có thể gửi yêu cầu chi tiết hoặc Liên hệ Đức Dương để nhận hỗ trợ kỹ thuật trực tiếp.

4. Thiết lập chương trình nhiệt trên bộ điều khiển thông minh

4.1 Quản trị phân đoạn nhiệt tránh hiện tượng vượt ngưỡng

Việc cài đặt chu trình tăng nhiệt tự do không kiểm soát là nguyên nhân phổ biến khiến bề mặt mẫu bị cháy sấy cục bộ. Khi chúng ta ép thiết bị tăng nhiệt quá nhanh, xung lực dòng điện sẽ tạo ra quán tính nhiệt lượng rất lớn. Hiện tượng này khiến nhiệt độ thực tế của buồng vọt qua mức cài đặt (Overshoot), làm biến dạng các cấu trúc gốm sứ nhạy cảm.

Giải pháp tối ưu là chúng ta cần chia quá trình gia nhiệt thành nhiều phân đoạn nhỏ (Segments) trên bộ điều khiển. Hãy thiết lập các đoạn dốc tăng nhiệt (Ramps) có kiểm soát với tốc độ vừa phải, dao động từ 5 K/min đến 10K/min. Đi kèm với đó là các đoạn ngâm nhiệt (Dwell) tại các mốc nhiệt độ tới hạn để dòng nhiệt năng thấm đều vào tận sâu trong tâm mẫu.

4.2 Kích hoạt tính năng bảo vệ an toàn và trích xuất dữ liệu

Để ngăn ngừa rủi ro phá hủy mẫu khi có sự cố kỹ thuật, việc sử dụng các tính năng bảo vệ lớp kép là cực kỳ quan trọng. Chúng ta nên lựa chọn các dòng máy có tích hợp bộ giới hạn quá nhiệt (Over-temperature limiter) đạt tiêu chuẩn Thermal Protection Class 2. Hệ thống tự động này sẽ lập tức ngắt toàn bộ nguồn cấp điện cho thanh sưởi khi buồng lò vượt ngưỡng an toàn.

Bên cạnh đó, các dòng bộ điều khiển thế hệ mới như Controller B510 hay C550 của Nabertherm còn hỗ trợ cổng USB NTLog chuyên dụng. Tính năng này cho phép bạn ghi lại toàn bộ đồ thị nhiệt độ thực tế theo thời gian thực một cách chính xác. Thông qua phần mềm VCD Software, chúng ta dễ dàng hậu kiểm và phát hiện ngay các đoạn biến thiên dòng nhiệt bất thường.

5. Chọn kết cấu cơ học của lò nung phù hợp

5.1 Lò gia nhiệt 2 mặt mở ngang so với lò cửa nâng thẳng đứng

Kết cấu cơ học của vỏ và cửa lò ảnh hưởng trực tiếp đến khả năng duy trì sự ổn định nhiệt lượng của hệ thống. Khi lựa chọn mua sắm thiết bị, phòng Lab thường cân nhắc giữa dòng cửa mở ngang (Flap door - dòng L) và cửa trượt nâng thẳng đứng (Lift door - dòng LT). Thiết kế cửa nâng LT vượt trội hơn nhờ khả năng quay mặt lò có nhiệt độ cao hướng ra xa người vận hành. Nhờ vậy, chúng ta vừa bảo vệ được kỹ thuật viên vừa giảm thiểu tối đa lượng không khí lạnh tràn vào buồng lò khi thao tác mở cửa chớp nhoáng.

Bên cạnh đó, cơ chế gia nhiệt từ hai bên thành buồng (Two-sided heating) bằng các thanh sưởi điện trở đúc trong tấm gốm cách nhiệt giúp dòng năng lượng phân tán đối xứng hoàn hảo. Để hiểu rõ tầm quan trọng của việc khảo sát và lập bản đồ phân bố nhiệt trong các thiết bị nhiệt phòng thí nghiệm, kỹ thuật viên có thể tham khảo thêm hướng dẫn cách temperature mapping cho nồi hấp tiệt trùng để áp dụng nguyên lý tương tự cho hệ thống lò nung nhiệt độ cao của mình.

5.2 Công nghệ vỏ kép giảm tổn thất nhiệt năng

Công nghệ chế tạo vỏ lò cũng là một tiêu chí cốt lõi quyết định đến độ đồng đều nhiệt độ của lò nung phòng thí nghiệm. Các dòng máy cao cấp thường ứng dụng kết cấu vỏ kép bằng thép không gỉ (Dual shell housing) kết hợp hệ thống quạt làm mát cưỡng bức. Lớp áo khí động học này ngăn chặn sự thất thoát nhiệt lượng qua thành lò ra môi trường bên ngoài phòng Lab. Sự kết hợp giữa vật liệu cách nhiệt gốm chân không (Vacuum-formed) và vỏ kép giúp nhiệt độ vùng nung luôn được bảo toàn ở trạng thái lý tưởng.

Chúng ta có thể tham khảo bảng so sánh chi tiết kết cấu phần cứng ảnh hưởng đến chất lượng nhiệt lượng dưới đây:

Tiêu chí kết cấu cơ học	Dòng lò phân khúc phổ thông	Dòng lò cao cấp Nabertherm (Đức)
Vật liệu lót buồng cách nhiệt	Gạch chịu lửa thông thường, dễ nứt	Sợi gốm chân không cao cấp (Vacuum-formed)
Kết cấu vỏ bảo vệ	Vỏ đơn bằng tôn sơn tĩnh điện, nóng	Vỏ kép inox có quạt làm mát tuần hoàn
Độ đồng đều không gian	Sai số lớn, thường lệch từ +-15 độ C trở lên	Đạt chuẩn DIN 17052-1 nghiêm ngặt +-5K)

6. Quy trình bảo trì và hiệu chuẩn đầu dò nhiệt định kỳ

6.1 Sự xuống cấp của cặp nhiệt điện Thermocouple

Mọi linh kiện đo lường nhiệt năng bên trong lòng lò đều có một tuổi thọ vật lý giới hạn theo thời gian. Các đầu dò nhiệt Thermocouple (phổ biến là Type N làm từ hợp kim Nicrosil-Nisil hoặc Type S làm từ Bạch kim-Rhodium) thường bị lão hóa bề mặt sau hàng trăm chu kỳ nung ở mức nhiệt lượng cao trên 1000 độ C. Hiện tượng oxy hóa kim loại này làm thay đổi điện áp đầu ra của cảm biến nhiệt.

Hậu quả là bộ điều khiển hiển thị thông số buồng lò đã đạt mức nhiệt độ ổn định 1000 độ C. Tuy nhiên, trên thực tế, nhiệt độ tại tâm buồng đã vọt lên đến 1030 độ C hoặc sụt giảm sâu. Sự sai lệch thông tin hiển thị này phá hủy hoàn toàn mọi nỗ lực thiết lập chương trình phân bổ nhiệt đồng đều của chúng ta, dẫn đến các mẻ mẫu phân tích tro bị hỏng hàng loạt.

6.2 Tần suất bảo dưỡng phòng Lab đạt chuẩn ISO 17025

Để duy trì năng lực phân tích chính xác cho hệ thống lò nung phòng thí nghiệm, chúng ta cần xây dựng một lịch trình rà soát định kỳ nghiêm ngặt. Việc sử dụng các hộp kiểm tra chuyên dụng (Calibration box) để đo đối chứng độc lập nên được thực hiện với tần suất 6 tháng một lần. Quy trình này giúp kỹ thuật viên phát hiện sớm sai số hệ thống và kịp thời cài đặt lại hệ số bù nhiệt (Offset) trên tủ điều khiển.

Đối với các phòng thử nghiệm đang vận hành theo tiêu chuẩn quốc tế ISO/IEC 17025, việc liên kết và đồng bộ hóa các quy trình đo lường động là điều kiện bắt buộc. Bên cạnh việc kiểm tra lò nung, phòng Lab của bạn cần thực hiện đầy đủ các bước thẩm định IQ OQ PQ cho nồi hấp tiệt trùng phòng thí nghiệm là gì. Tư duy thẩm định thiết bị áp suất này sẽ giúp chúng ta có một nền tảng chuẩn mực khi tiến hành chuẩn hóa hệ thống lò nung nhiệt độ cao một cách đồng bộ.

Kết luận

Việc kiểm soát hiện tượng mẫu nung không đều đòi hỏi chúng ta phải có một tư duy đồng bộ từ khâu thao tác vận hành cho đến việc lựa chọn cấu trúc phần cứng của thiết bị. Việc tối ưu hóa khoảng cách xếp đĩa sứ hay thiết lập phân đoạn dốc nhiệt thông minh sẽ không mang lại hiệu quả tối đa nếu bản thân buồng lò của bạn không đáp ứng được tiêu chuẩn DIN 17052-1. Đừng để những mẻ mẫu phân tích sinh học hay dược phẩm quý giá bị hủy bỏ liên tục chỉ vì sự sụt giảm nhiệt lượng cục bộ của những dòng lò nung cũ kỹ.

Nếu phòng thí nghiệm của bạn đang tìm kiếm một giải pháp gia nhiệt đạt độ đồng đều nhiệt độ tuyệt đối cùng kết cấu vỏ kép inox bền bỉ, dòng sản phẩm Nabertherm chuẩn Đức chính là câu trả lời hoàn hảo nhất. Công ty Khoa học Kỹ thuật Đức Dương tự hào là đơn vị đồng hành tin cậy, chuyên cung cấp các giải pháp thiết bị phân tích cao cấp và dịch vụ hiệu chuẩn chuẩn hóa cho các phòng Lab lớn tại Việt Nam.

Hãy liên hệ ngay với đội ngũ kỹ sư giải pháp của chúng tôi để nhận bảng dự toán chi tiết và tư vấn cấu hình lò nung tối ưu nhất cho ứng dụng của bạn.
